什么是微分电路?

[拼音]：weifen dianlu

[外文]：differentiating circuit

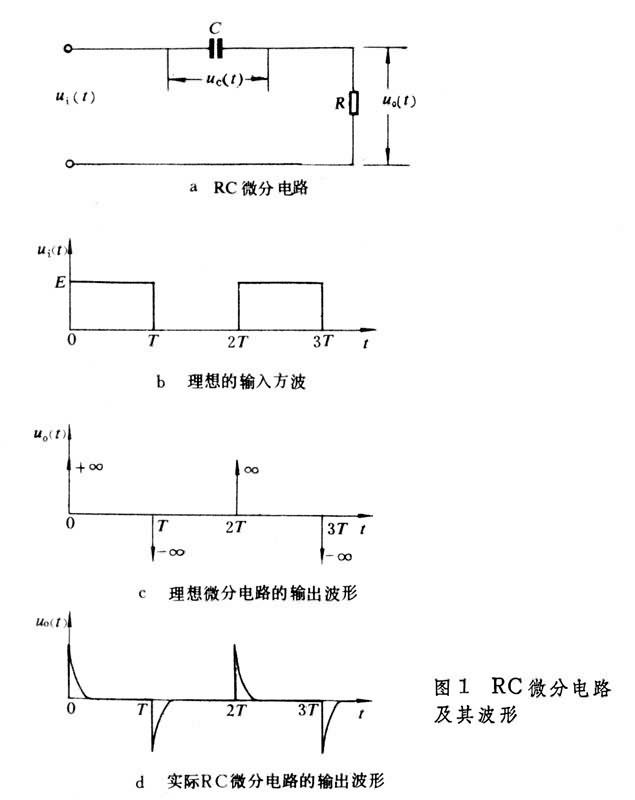

使输出电压与输入电压的时间变化率成比例的电路。微分电路主要用于脉冲电路、模拟计算机和测量仪器中。最简单的微分电路由电容器C和电阻器R组成（图1a）。若输入 u_i(t)是一个理想的方波（图1b），则理想的微分电路输出 u₀(t)是图1c的δ函数波：在t=0和t=T 时（相当于方波的前沿和后沿时刻）， u_i(t)的导数分别为正无穷大和负无穷大；在0＜t＜T 时间内，其导数等于零。

微分电路的工作过程是：如RC的乘积，即时间常数很小，在t=0⁺即方波跳变时，电容器C 被迅速充电，其端电压


，这时电阻器R 两端的输出电压为

即输出电压与输入电压的时间导数成比例关系。

实用微分电路的输出波形和理想微分电路的不同。即使输入是理想的方波，在方波正跳变时，其输出电压幅度不可能是无穷大，也不会超过输入方波电压幅度E。在0＜t＜T 的时间内，也不完全等于零，而是如图1d的窄脉冲波形那样，其幅度随时间t的增加逐渐减到零。同理，在输入方波的后沿附近，输出u₀(t)是一个负的窄脉冲。这种RC微分电路的输出电压近似地反映输入方波前后沿的时间变化率，常?a href='http://www.baiven.com/baike/224/264703.html' target='_blank' style='color:#136ec2'>美刺崛≡毯诼龀迩把睾秃笱刂械男畔ⅰ?/p>

实际的微分电路也可用电阻器R和电感器L来构成（图2）。有时也可用 RC和运算放大器构成较复杂的微分电路，但实际应用很少。
