什么是尺寸链?

[拼音]：chicunlian

[外文]：dimensional chain

机械装配或零件加工过程中由互相连接的尺寸形成的封闭尺寸组。尺寸链中，在装配过程或加工过程最后形成的尺寸称为封闭环；对封闭环有直接影响的尺寸称为组成环。通常用零件尺寸链、装配尺寸链来分析计算零件或机器内部各尺寸及其公差之间的关系，用工艺尺寸链来分析工艺过程各工序尺寸及其公差之间的关系。

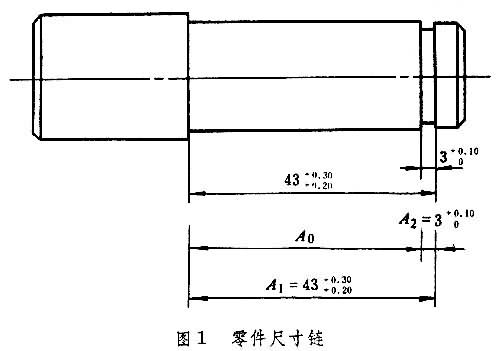

同一零件上有关尺寸形成的尺寸链(图1)。图中A₁和A₂是组成环，A₀是封闭环。零件尺寸链中各组成环是技术要求较高的设计尺寸，应在零件图上标注出来。封闭环是技术要求较低的尺寸，在零件图上不予标注。封闭环随组成环而定，其尺寸和公差可由各组成环的尺寸和公差计算求得


毫米。零件尺寸链用于审核零件尺寸和公差，以求得合理的标注方法。

装配过程中各零件有关尺寸形成的尺寸链（图2）。图中B₁、B₂、B₂、B₃和B₄是组成环，B ₀是封闭环。装配尺寸链中封闭环代表机器或部件的装配精度或技术要求，各组成环表示对此项精度或技术要求有直接影响的全部尺寸。封闭环公差通常按设计要求决定，通过尺寸链计算将此公差分配给各组成环，从而合理地决定各零件有关尺寸的公差。

组成环为同一零件工艺尺寸（指工序间尺寸等）组成的尺寸链（图3）。工艺尺寸链的封闭环一般是零件的设计尺寸或加工余量尺寸。零件图上标注的尺寸都是设计尺寸。如尺寸


毫米在工艺过程中不便测量，不能直接得出这一尺寸，往往需要分两道工序加工，即先加工总长C₁，再加工出大孔深度C₂，最后得出的C₀是封闭环。为保证


毫米，由计算得出相应组成环


毫米和


毫米。工艺尺寸链用以进行工艺尺寸换算以保证设计尺寸的要求。
