[拼音]：tianranqi zhengqi zhuanhualu
[外文]：natural gas steam reformer
天然气蒸汽转化制合成气的主体设备。它是使天然气与蒸汽混合物通过转化管(反应管)转化成富含氢、一氧化碳、二氧化碳的合成气。转化管由外部辐射加热，管内装有含镍催化剂。蒸汽转化炉炉型很多，按加热方法不同，大致可分为顶部烧嘴炉和侧壁烧嘴炉。

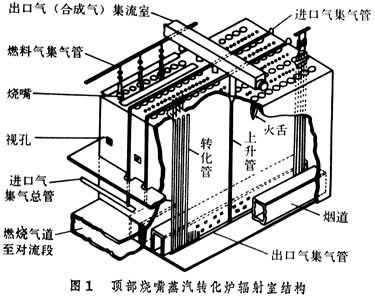

顶部烧嘴炉外观呈方箱型结构，设有辐射室和对流室(段)，两室并排连成一体。辐射室交错排列转化管和顶部烧嘴（图1）。对流室内设置有锅炉、蒸汽过热器、天然气与蒸汽混合物预热器、锅炉给水预热器等。
侧壁烧嘴炉

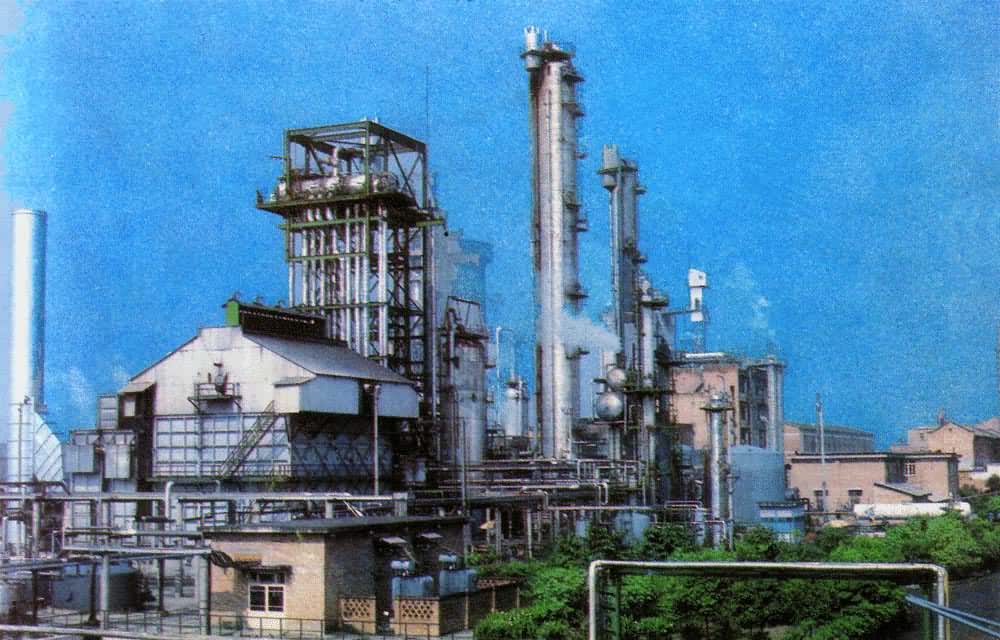

是竖式箱形炉，由辐射室和对流室两部分组成（图2）。辐射室沿其纵向中心排列转化管，室的两侧壁排列6～7排辐射烧嘴，以均匀加热转化管。对流室设有天然气与蒸汽混合原料预热器、高压蒸汽过热器、工艺用空气预热器、锅炉给水预热器等。 (见彩图)
