[拼音]：shuzi xiangweibiao
[外文]：digital phase meter
测量交流电信号间相位差的数字仪表。其相位分辨力高，被测信号的频率范围宽。主要用于工频电网及电子电路中。

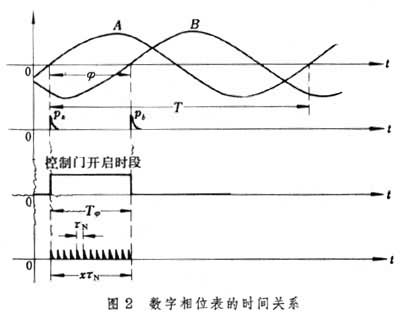

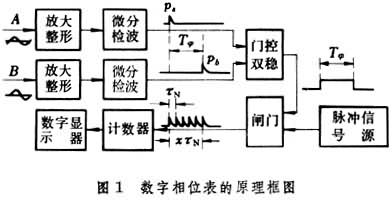

数字相位表的原理示于图1，时间关系见图2。信号A经过零值时，起始脉冲形成器产生脉冲Pa，使控制门开启。信号B 经过零值时，终止脉冲形成器产生脉冲Pb，使控制门关闭。这样，两信号间的相位差φ被转换为与之成比例的控制门开启时段Tφ。在时段Tφ内，脉冲信号源产生的周期为τx的标准脉冲信号通过控制门进入计数器。计数器记录到的标准脉冲数x=Tφ/τx，因此x正比于相位差φ。例如，周期为T的信号，若标准脉冲信号的周期τx=T(360×60)=T/21600，则计数器记下的每个脉冲相当于信号的相位差为1分。
由于τx为定值，被测信号的频率越高，相位表读数的有效位数越少。80年代生产的数字相位表的上限工作频率为100千赫左右。
