什么是电压型逆变电路?

[拼音]：dianyaxing nibian dianlu

[外文]：voltage source inverting circuit

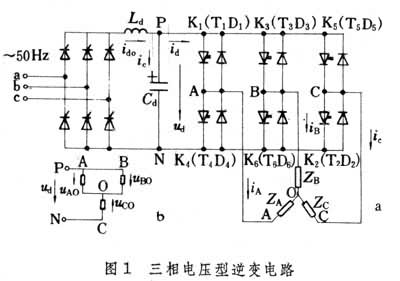

由电压型直流电源供电的逆变电路。 图1

是一个三相电压型逆变电路的主电路。直流电源采用相控整流电路，由普通晶闸管组成。逆变电路由6个导电臂组成，每个导电臂均由具有自关断能力的全控型器件及反并联二极管组成，所以实际上也是一种全控型逆变电路。负载为感性，星形接法，在整流电路和逆变电路之间并联大电容C_d。由于C_d的作用，逆变入端电压平滑连续，直流电源具有电压源性质。

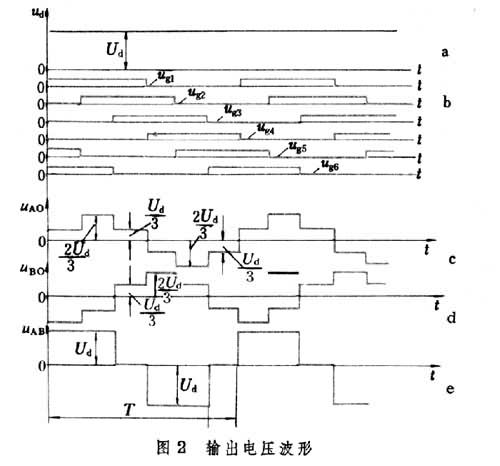

逆变电路中各全控器件控制极电压信号的时序如图2b所示。

信号脉宽为180°，每隔60°有一次脉冲电平的变化，任何时刻有3个脉冲处于高电平。相应地在主电路中也有 3个导电臂处于导通状态。例如有K₁K₂ K₃导通（K₁为导电臂代号，含全控元件T₁和反并联二极管D₁，余类推），则各相对负载中点O间的电位各为

依此类推，可得 u_AO波形如图2c所示。其他两相u_BO和u_CO波形分别滞后于u_AO120°和240°。根据u_AB＝u_AO－u_BO，可得u_AB波形如图2e所示。由图可见，逆变电路输出电压u_AB、u_BC和u_CA是分别互差120°的交变四阶梯波。该波形不随负载而异，其重复频率f 取决于控制极信号的重复频率，方波幅值U_d则取决于直流电源电压，从而实现逆变目的。

（1）输出电流波形随负载而变。由图1a可见，A相电流iΑ可视为六阶梯波相电压u_AO对负载ZΑ作用的结果。iΑ的变化规律取决于ZΑ的性质。例如在纯阻负载时，iΑ也为六阶梯波；在感性负载时则分段按指数曲线升降等。

（2）只有单方向传递功率的功能。 在图1中由于直流电源是由晶闸管组成的相控整流电路，其输出电流i_d方向不能改变；直流侧又并联大电解电容C_d，因此输出电压平均值U_d极性也不能改变，因此逆变入端功率平均值P_B恒大于零，即电能只能由直流侧经逆变电路输向负载而不能沿相反方向由负载反馈回电网。

（3）故障电流较难抑制。由于逆变入端并联大电容C_d，当逆变侧短路时，C_d中电能将释放出来，形成浪涌短路电流。

电压型逆变电路主要用于两方面：

（1）笼式交流电动机变频调速系统。由于逆变电路只具有单方向传递电能的功能，故比较适用于稳态运行、无需频繁起制动和加、减速的场合。

（2）不停电电源。该电源在逆变入端并接蓄电池，类似于电压源。
