[拼音]：dianlu bianyaqi
[外文]：furnace transformer
专为各种电炉提供电源的变压器。工业用电炉变压器大致可分为3类:电阻炉变压器、电弧炉变压器和感应炉变压器。
电阻炉变压器用于机械零件加热、热处理、粉末冶金烧结、有色金属熔炼等的电阻炉和盐浴炉。由于其发热体的电阻太小，或者在升温过程中发热体电阻的变化太大，所以需要在炉子和电力网之间配备一台电阻炉变压器，以降低和调节电炉的输入电压。
小容量、低电压的电阻炉变压器与盐浴炉变压器多为干式变压器，带箱壳，自然冷却；中等容量（数百至数千伏安）的电阻炉变压器多为油浸自冷式变压器；大容量的则为强迫油循环水冷式变压器。
电弧炉变压器给用于钢铁冶炼的电弧炉供电的专用变压器。容量大，结构复杂，技术要求较高。其副边电压低，一般从数十伏到数百伏，并要求能在较大范围内调节；副边电流往往达数千至数万安。此外在钢铁冶炼中，熔化期需要功率大，要求变压器能在2小时内有20%的过载能力。在炼钢过程中，由于炉料的倒塌容易造成电极短路，所以电弧炉变压器的原边应串入限流电抗器，或使其具有较大的阻抗，以限制短路电流。
电炉运行时还要求供电的变压器能调节电压。电炉变压器的调压方式有两种。
（1）直接调压法：在变压器原绕组上，引出抽头接分接开关。在原边三相之间还可用△-Y换接来实现副边电压调节。△-Y换接是一种很经济的调压方式，在不改变原边匝数的基础上，就能将副边电压降低到原来的1/
。因每相绕组有9个抽头，加上△-Y换接，总共能得到2×9即18级电压。

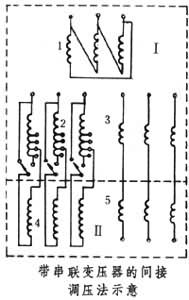

（2）间接调压法：图中所示是带串联变压器的间接调压方法。
主变压器1是一台三绕组变压器（见多绕组变压器），1绕组是高压绕组，接到电网；2绕组是带抽头的绕组，通过分接开关与串联变压器Ⅱ的原绕组4串联；3绕组与串联变压器Ⅱ的副绕组5串联，对电炉负载供电。通过分接开关改变串联变压器Ⅱ的原边电压，能使3、5绕组输出的电压发生变化。接到负载上的3、5绕组，一般只有1～2匝，通常由铜或铝板制成8字形线圈。
感应炉变压器用于熔化黑色和有色金属的感应炉，实质上是一台特殊的电炉变压器。
感应炉分有铁心和无铁心两种。
有铁心感应炉是一种具有铁心及短路副绕组的变压器。变压器原绕组连接电源，副绕组实际上只有一匝，它就是装在熔化槽内的熔化金属。当原绕组通有电流时，副绕组就产生感应电流，在槽中流通，从而发出热量，使金属熔化。
