[拼音]：shuangquxianxing lengqueta
[外文]：hyperbolic cooling tower

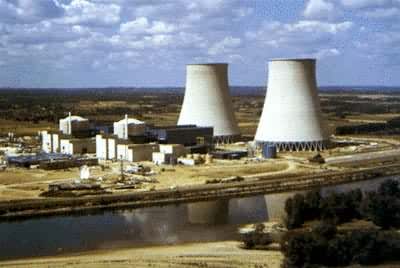

火电厂、核电站的循环水自然通风冷却的一种构筑物。建在水源不十分充足的地区的电厂，为了节约用水，需设置冷却构筑物，以使从冷凝器排出的热水在其中冷却后可重复使用。大型电厂采用的冷却构筑物多为双曲线型冷却塔(见图)。
英国最早使用双曲线型冷却塔。20世纪30年代以来，大型双曲线型冷却塔在各国电厂中广泛采用。40年代在中国东北抚顺电厂与阜新电厂先后建成双曲线型冷却塔群。
双曲线型冷却塔由集水池、支柱、塔身和淋水装置4部分组成。集水池多为在地面下约2米深的圆形水池。塔身为有利于自然通风的双曲线形无肋无梁柱的薄壁空间结构，多用钢筋混凝土制造，一般高度为75～110米，底边直径为65～100米。塔内上部为风筒，标高10米以下为配水槽及淋水装置。淋水装置是使水蒸发散热的主要设备。为了使下落水滴与上升空气充分接触，淋水装置层叠布置，各层总高6～8米，常用木材、混凝土或塑料制造。淋水装置的有效面积根据淋水密度确定，有滴水式和薄膜式两种，淋水密度分别为2.5～3.5米3/米2时和5～7米3/米2时。运行时水从配水槽开始向下流淋滴溅，空气从塔底侧面进入，与水充分接触后带着热量向上排出。冷却过程以蒸发散热为主，一小部分为对流散热。该系统水循环途径为：凝汽器→循环水泵→循环水管→配水槽→淋水装置→集水池→循环水管→循环水泵→凝汽器。支柱是支撑塔身及其内部装置的，全部是人字形结构。支柱间的空档是空气进入的通道。由于双曲线型冷却塔是高耸的薄壁空间结构，设计与施工难度大。英国曾发生过群塔倒塌事故，引起冷却塔设计者的广泛重视。
双曲线型冷却塔比水池式冷却构筑物占地面积小，布置紧凑，水量损失小且冷却效果不受风力影响；它又比机力通风冷却塔维护简便，节约电能，但体形高大，施工复杂，造价较高。
