什么是同步指示器?

[拼音]：tongbu zhishiqi

[外文]：synchronoscope

指示待并网的发电机与电网之间的频率差和相位差的机械式指示电表。由电磁系电表、电动系电表、铁磁电动系电表、感应系电表和整流式电表的测量机构构成。20世纪80年代大多采用电磁系同步指示器。

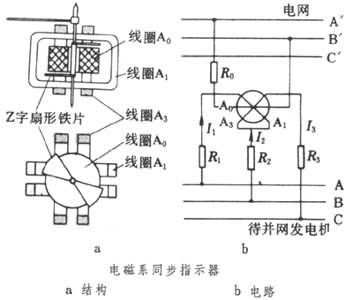

电磁系同步指示器的测量机构和测量电路如图。

可动部分由转轴、按 Z字形连接的两块扇形铁片和指针组成。线圈A₁、A₃相互垂直，通过电阻器R₁、R₂、R₃接到待并网发电机上，并产生沿顺时针方向旋转的圆形旋转磁场。线圈A₀与电阻R₀串联后跨接到电网上，并产生交变脉振磁场。Z形铁片在上述两个磁场作用下，力图占据磁场能量最大的位置。

当电网电压与待并网发电机电压的频率相等、相位相等时，Z形铁片停在同步位置不动。当频率相等，而待并网发电机的电压滞后电网电压一个φ角时，Z形铁片相对于同步点向逆时针方向移动φ角，即“慢”了φ角。反之，则沿顺时针移动φ角，即“快”了φ角。当待并网发电机的频率低于电网频率时，旋转磁场的变化速度低于脉振磁场的变化速度，Z形铁片将不断地向“慢”的方向滑动。反之，Z形铁片将不断地向“快”的方向滑动。
