[拼音]：weibo pingmian dianlu
[外文]：microwave planar circuit

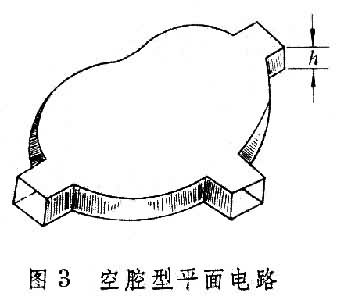

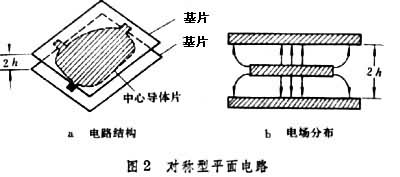

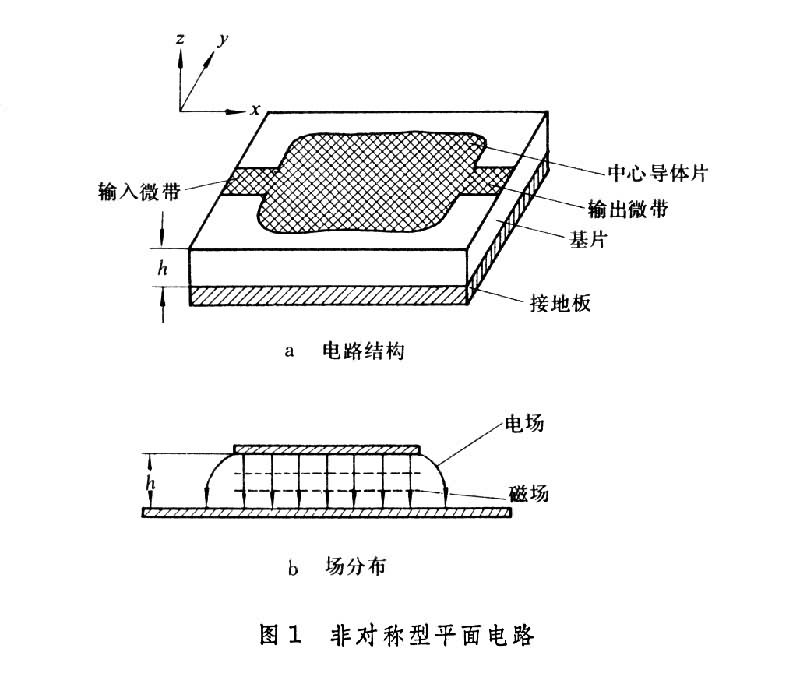

介于一维的传输线电路与三维的波导立体电路之间的二维分布参数电路。利用它可以构成不同功能的微波元件，如滤波器、振荡器等。常用的非对称型平面电路（图1）与微带线输入、 输出电路相连，这种电路沿x、y方向的尺寸与波长的数量级相当，而沿z方向的尺寸h远小于波长。因此，输入微带线激励的电磁场在中心导体片与接地板之间的空间里振荡，其电场只有z分量（不计边缘场），磁场平行于xy平面，是TM模(对z而言)，且场强仅为x、y的函数，与z无关。此外，还有对称型(图2)和空腔型（图3）两种结构。对称型和非对称型结构的基片边界是开路的，空腔型结构的基片边界是短路的。

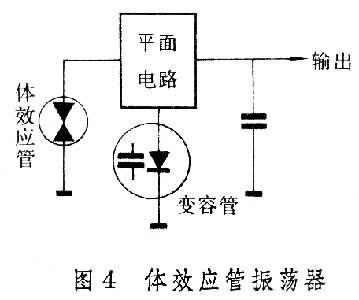

由于平面电路的阻抗甚低，容易与半导体二极管匹配，可用作变容管调谐的体效应管振荡器的谐振回路(图4)等。
