什么是电动系电表?

[拼音]：diandongxi dianbiao

[外文]：electrodynamic meter

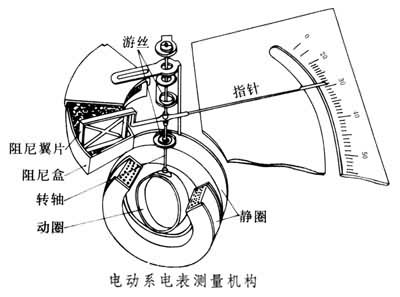

利用固定线圈的磁场使可动载流线圈受力而偏转的机械式指示电表。利用电动系电表的测量机构可形成电压表。电流表和功率表。这些仪表适用于直流电，也适用于交流电，并具有相同的刻度，可作为比较交、直流的转换电表。电动系电表的使用频率范围可自直流到约千赫的交流，准确度最高可达0.05级。电动系电表的测量机构见图。

产生磁场的固定线圈(静圈)分为两部分，以使动圈所带动的转轴通过。工作时，游丝将电流引入动圈，并提供反抗力矩。固定于转轴上的阻尼翼片在阻尼盆中扇动时，产生空气阻尼力矩。测量机构的转动力矩M＝I₁I₂dM₁₂/dα。I₁、I₂分别为流过静圈和动圈的电流，M₁₂是两线圈间的互感。对于交流电，转动力矩是变化的，但由于测量机构可动部分的惯性，它的偏转决定于转动力矩的平均值Mа，Mа=I_1eI_2ecosφdM₁₂/dα，I_1e、I_2e分别是静圈、动圈电流的有效值，嫓是两电流相量间的夹角。

电动系测量机构本身的磁场较弱，为防止外磁场干扰，可采用磁屏蔽，也可采用无定位结构。在这种结构中，静圈和动圈都分为上、下两部分，而两组静圈产生的磁通方向相反。这样，外磁场对上方静圈磁场的影响恰好抵消了它对下方静圈磁场的影响。
