[拼音]：qingzhi naihuo cailiao
[外文]：light-weight refractories
气孔率高、体积密度小、热导率低的耐火材料。在工业窑炉和其他热工设备上用作隔热材料。与一般耐火砖比较，抗渣蚀性、力学强度、耐磨损性较差，高温下体积收缩较大。
类别有多种分类方法：
（1）按体积密度分类。体积密度在 0.3～1.3克/厘米3的为轻质砖；低于 0.3克/厘米3的为超轻质砖。
（2）按使用温度分类。使用温度600～900℃为低温隔热材料;900～1200℃为中温隔热材料;超过1200℃的为高温隔热材料。
（3）按制品形状分类。一种是定形的轻质耐火砖，包括粘土质、高铝质、硅质以及某些纯氧化物轻质砖等；另一种是不定形轻质耐火材料，如轻质耐火混凝土等。
制砖工艺烧尽加入物法在制砖的泥料中，加入容易烧尽的加入物，如锯木屑、石油焦、木炭、烟煤、木质素等。烧成时这些加入物被烧尽而使制品具有较高的气孔率。
泡沫法在制砖的泥浆中，加入诸如松香皂、角皂素、聚苯乙烯等泡沫剂，并以机械方法使之起泡，经烧成后获得多孔的制品。
化学法利用可产生气体的化学反应，于制砖过程中获得多孔制品。通常是在泥浆中加入碳酸盐（如白云石、菱镁矿）和无机酸作发泡剂，再以半水石膏或水硬性物质（如水泥）作稳定剂。
多孔材料法用天然的硅藻土或人造的粘土泡沫熟料、氧化铝或氧化锆空心球等多孔原料制取轻质耐火砖。
常用并较方便的是烧尽加入物法和泡沫法。

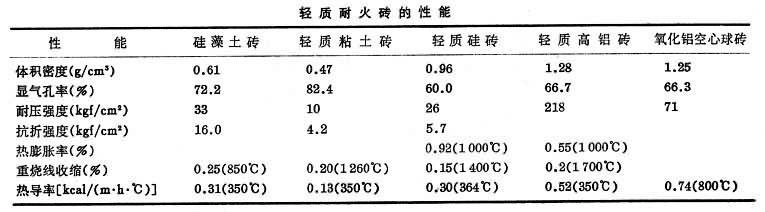

性质和用途几种典型轻质砖的性质如表。
工业窑炉砌体蓄热损失和炉体表面散热损失，一般约占燃料消耗的24～45％。用热导率低、热容量小的轻质砖作炉体结构材料，可节省燃料消耗；同时，由于窑炉可以快速升温和冷却，能提高设备生产效率；还能减轻炉体重量，简化窑炉构造，提高产品质量，降低环境温度，改善劳动条件。但是，轻质耐火砖气孔率较大，组织疏松，不能用于直接接触熔渣和液态金属的部位；力学强度较低，不能用于承重结构；耐磨性能很差，不宜用于与炉料接触、磨损严重的部位。
