什么是功率因数表?

[拼音]：gonglü yinshubiao

[外文]：power factor meter

测量负载功率因数的机械式指示电表。常见的有电动系、铁磁电动系、电磁系和变换器式等几种。

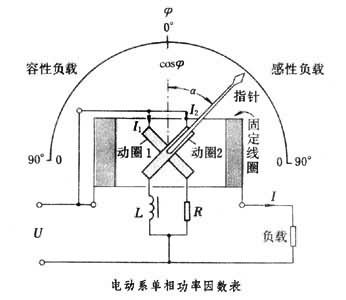

采用电动系电表测量机构的单相功率因数表原理见图，

其可动部分由两个互相垂直的动圈组成。动圈1与电阻器R串联后接以电源电压U，并和通以负载电流I的固定线圈(静圈)组合，相当于一个功率表，从而使可动部分受到一个与功率UIcosφ和偏转角正弦sinα的乘积成正比的力矩M₁，M₁=K₁UIcosφ sinα 。K₁为系数，cosφ为负载功率因数。动圈2与电感器L（或电容器C）串联后接以电源电压U，并与静圈组合，相当于无功功率表，从而使可动部分受到一个与无功功率UIsinφ和偏转角余弦cosα的乘积成正比的力矩M₂，M₂=K₂UIsin&966;cosα 。K₂为系数。

对纯电阻负载，φ＝0°，M₂=0，电表可动部分在M₁的作用下，指针转到φ＝0°即 cosφ＝1的标度处。对纯电容负载，φ=90°，M₁=0，电表可动部分在M₂的作用下，指针逆时针转到φ＝90°即cosφ＝0（容性）的标度处。对纯电感负载，由于静圈电流I及力矩 M₂改变了方向，电表可动部分在M₂的作用下，指针顺时针转到φ＝90°即cosφ＝0（感性）的标度处。对一般负载，在力矩M₁和M₂的作用下，指针转到相应的cosφ值的标度处。

电动系单相功率因数表可用来测量单相电路的功率因数，也可用来测量中点可接的对称三相电路的功率因数，这时电表的电压端应接相电压。对中点不可接的对称三相电路，可采用三相功率因数表来测量。
