什么是单结晶体管?

[拼音]：danjie jingtiguan

[外文]：unijunction transistor

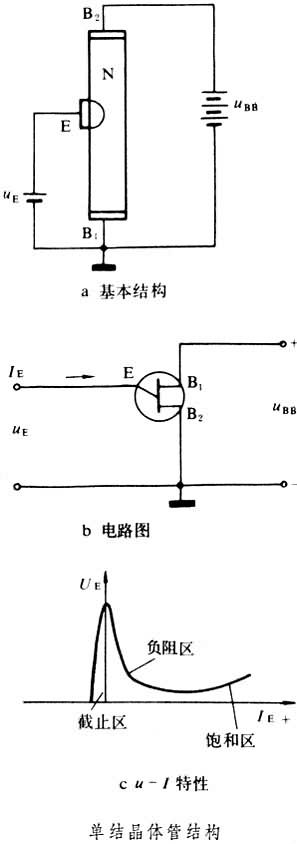

只有一个PN结作为发射极而有两个基极的三端半导体器件，早期称为双基极二极管。其典型结构是以一个均匀轻掺杂高电阻率的N型单晶半导体作为基区，两端做成欧姆接触的两个基极，在基区中心或者偏向其中一个极的位置上用浅扩散法重掺杂制成 PN结作为发射极(图中)。当基极B₁和B₂之间加上电压


时（图中b），电流从B₂流向B₁，并在结处基区对B₁的电势形成反偏状态。如果将一个信号加在发射极上，且此信号超过原反偏电势时，器件呈导电状态。一旦正偏状态出现，便有大量空穴注入基区，使发射极和B₁之间的电阻减小，电流增大，电势降低，并保持导通状态，改变两个基极间的偏置或改变发射极信号才能使器件恢复原始状态。因此，这种器件显示出典型的负阻特性（见图c），特别适用于开关系统中的弛张振荡器，可用于定时电路、控制电路和读出电路。
