[拼音]：ruanci hejin
[外文]：soft magnetic alloys
在外磁场作用下容易磁化、去除外磁场后磁感应强度（磁感）又基本消失的磁性合金。磁滞回线面积小且窄，矫顽力（Hc）一般低于10 Oe（见精密合金）。19世纪末用低碳钢板制造电机和变压器铁芯。1900年磁性更高的硅钢片很快取代了低碳钢，用来制造电力工业的产品。1917年出现了Ni－Fe合金以适应当时电话系统的需要。后来又出现了具有不同磁特性的Fe－Co合金(1929)、Fe-Si-Al合金(1936)和Fe－Al合金(1950)以满足特殊用途。中国于1953年开始生产热轧硅钢片。50年代末开始研究Ni-Fe和Fe-Co等软磁合金，60年代陆续开始生产一些主要的软磁合金。70年代开始生产冷轧硅钢带。
软磁合金的主要磁特性是：
（1）矫顽力(Hc)和磁滞损耗(Wh)低；
（2）电阻率(ρ)较高，涡流损耗(We)低；
（3）起始磁导率(μ0)和最大磁导率(μm)高;某些合金在低磁场范围内磁导率(B/H)保持恒定；
（4）饱和磁感(Bs)高；

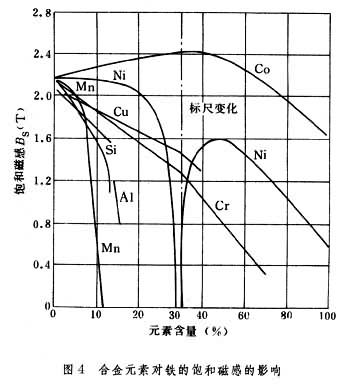

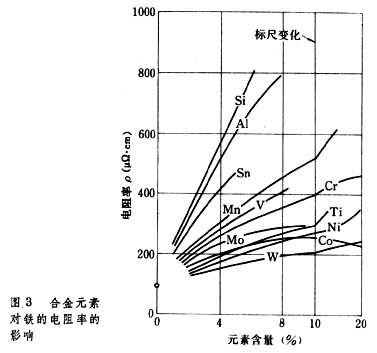

（5）某些合金磁滞回线呈矩形，矩形比即剩磁/最大磁感(Br/Bm)高。这些磁性能同合金的结构状态和成分密切相关。合金中的碳、硫、氮和氧等杂质对磁性特别有害，因为它们使晶格畸变，难以磁化，碳和氮还会引起磁时效现象。软磁合金一般要求成品晶粒尺寸大，以便降低Hc和Wh值(图1)。一般铁磁性金属的磁性随晶轴方向不同而异(图2)，如铁的<100>方向易于磁化，<111>方向难于磁化。因此控制晶粒取向可以在材料的特定方向获得更好的磁性能。铁的电阻率(ρ)低，添加某些合金元素可以提高ρ 值，加硅和铝的效果最为明显（图3）。在铁中加入任何合金元素（除钴外），都会使它的饱和磁感Bs降低（图4）。
软磁合金主要种类
可分为低碳电工钢和阿姆科铁、硅钢片、镍铁软磁合金、铁钴软磁合金、铁硅铝软磁合金等，在电力工业方面，主要采用在较高磁场下具有高磁感和低铁芯损耗的合金。在电子工业方面，主要采用在低或中等磁场下具有高磁导率和低矫顽力的合金。在高频下则须采用薄的带材或更高电阻率的合金。一般都用板材或带材。
- 参考书目
- R. M. Bozorth， Ferromagnetism， Nostrand， Prin-ceton，New Jersey，1951.Magnetically Soft Materials in metals Hand-book，Vol.3，pp.597～614， 9th.ed.， ASM，metals Park，Ohio，1980.G.Y.Chin & J.H. Wernick， Soft Magnetic metal-lic Materials in Ferromagnetic， Materials，Vol.2.pp.57～188，North-Holland，Amsterdam，1980.
