什么是感应系电表?

[拼音]：ganyingxi dianbiao

[外文]：induction meter

交变磁场与可动部分导体中的感应电流相互作用而产生转动力矩的机械式指示电表。感应电流由交变磁场本身产生的称为单磁通式；感应电流由另一交变磁场产生的称为多磁通式。

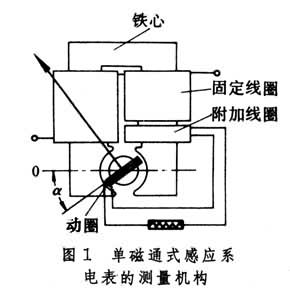

单磁通式感应系电表的测量机构（图1）中，铁心上绕有固定线圈，当固定线圈通以交流电时，在铁心中将产生交变磁场，从而使动圈与附加线圈组成的回路中产生感应电流，此电流与原交变磁场作用形成转动力矩。

多磁通式感应系电表的测量机构（图2）中，可动铝盘上的上、下方都设有带铁心的线圈，当线圈通以交流电时，其周围将产生穿过铝盘的交变磁通，并分别在铝盘中感应涡流。这些涡流各与另一磁通作用，产生使铝盘转动的力矩M。M＝KfΦ_uΦ_Isinβ，Φ_u、Φ_I 分别是两正弦交变磁通的有效值，β是该两磁通相量间的夹角，f为正弦波频率，K为常数。

由于直流磁通不能感生电流，因此感应系电表主要用以构成电能表，计量交流工频电能。
