[拼音]：jujiaquan
[外文]：polyformaldehyde，polyoxymethylene
[—CH2—O—]n 一种热塑性树脂，也是一种重要的工程塑料。聚甲醛的分子链几乎没有分支，碳原子上只带氢原子，结构规整性高。与聚乙烯相比，聚甲醛的碳氧键短，内聚能密度高，聚集紧密，结晶度较高，具有优异的刚性和机械强度。聚甲醛通常包括均聚物和共聚物。均聚甲醛的抗张强度可达68.9MPa，单位质量的抗张强度高于锌和黄铜。经拉伸取向后，一根直径3mm的细丝可承受约104N的拉力，其抗张强度和模量已接近钢材。此外，聚甲醛还具有摩擦系数小、耐磨性好、可无油润滑、耐有机溶剂性好、吸水性小等突出优点。但热稳定性较差，温度超过230℃容易分解，耐酸性也较差。共聚甲醛改进了热稳定性，可在-40～104℃下长期使用，但机械强度略有下降。
沿革1892年，A.凯库勒从液态甲醛制得高分子量的聚甲醛，但它的热稳定性极差，不能作为材料使用。1956年，美国杜邦公司研制出热稳定的均聚甲醛，并于1959年实现工业化生产，随后美国塞拉尼斯公司在1962年生产共聚甲醛。现在美国、日本和西欧共有八个工厂生产聚甲醛，1984年总生产能力已达282kt，中国从1962年开始研制聚甲醛，1984年产量约为1.3kt。
生产方法均聚甲醛与共聚甲醛生产方法不同：
（1）均聚甲醛，以甲醛为单体制备。原料甲醛中常含有大量水、甲醛和其他杂质，需经精制获得高纯度甲醛，将它通入含有阳离子型催化剂（如三氟化硼乙醚络合物）的惰性溶液中聚合成均聚甲醛，再在醋酐存在下将端羟基酯化，得到热稳定的聚甲醛，然后加入抗氧剂等助剂，造粒成均聚甲醛产品。
（2）共聚甲醛，主要是由三聚甲醛共聚制备。浓度65％～70％甲醛，在浓硫酸或阳离子交换树脂催化下得到三氧六环并精馏为高纯品，后者与少量共聚单体（如二氧五环）在路易斯酸存在下开环聚合为共聚甲醛。聚合方法大多为本体聚合，采用双螺杆挤出机（见挤出）。共聚甲醛链端大部分是半缩醛端基，对热极不稳定，需进行封端稳定化处理，以成为热稳定的聚甲醛，再加入抗氧剂等助剂，造粒成共聚甲醛产品。

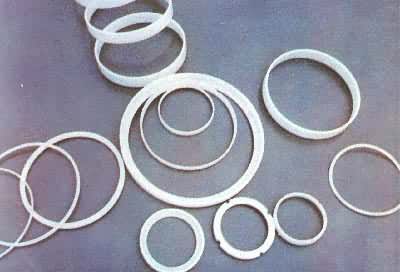

加工和用途聚甲醛可用注射成型、挤出、吹塑等热塑性塑料常用的成型方法加工成制品。也可以进行机械加工、焊接和电镀等二次加工。聚甲醛主要用在电子、汽车、建材、轻工等工业部门作密封圈、卷轴、齿轮、轴承、滑块、阀门、键盘、开关、拉链和把手等零件。聚甲醛产品除按粘度区分为注射、挤出和吹塑品级外，通过共混、增强和合金化等手段可生产高流动性、高刚性、抗静电、可电镀、耐气候、超韧性等改性品种，以满足不同的应用要求。（见彩图）
- 参考书目
- 中国科学院吉林应用化学研究所编：《聚甲醛》，燃料化学工业出版社，北京，1973。
参考文章
- 聚甲醛污水处理技术废水治理含聚甲醛废水可生化行研究废水治理聚甲醛废水处理技术废水治理
