什么是RC 振荡器?

[拼音]：RC zhendangqi

[外文]：RC oscillator

用RC移相网络作反馈电路的反馈型正弦波发生器。典型的RC振荡器有文氏桥振荡器和移相振荡器。它们适于产生1赫到 1兆赫的低频振荡，频率稳定度约在10^-2～10^-3量级之间。

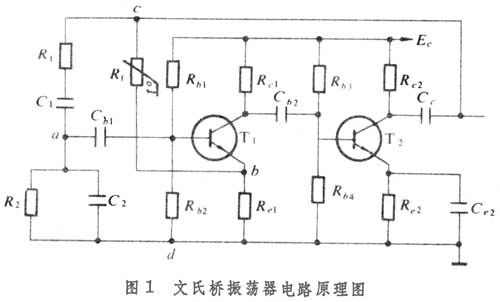

由放大器和文氏桥反馈电路组成(图1)。放大器由两级共发射极负反馈电路级联而成，输出与输入同相。反馈电路由R₁C₁、R₂C₂串并联而成，在某一频率上，其输出亦与输入同相。两者构成正反馈。R₁C₁串联支路、R₂C₂并联支路和反馈电阻R_f、R


恰好构成一个电桥的四个臂，因而称为文氏桥振荡器。

文氏桥振荡器的自振频率f₀在R₁=R₂=R和C₁=C₂=C时为

文氏桥振荡器的起振条件为K＞3K

为放大电路的放大倍数，为了减小输出波形的失真，放大器应工作在线性区；其振荡幅度由负温度系数的热敏电阻R_f来限制。用同轴电位器或双联电容器同时改变R₁、R₂的电阻值或C₁、C₂的电容量，可以连续改变振荡频率。测量用的可变低频信号发生器大多采用此类振荡电路。用集成式运算放大器代替晶体管构成文氏桥振荡器（图2），可使电路结构更为简单。

反馈电路由三节RC移相网络构成（图3），每节移相不超过90°，对某一频率共可移相180°，再加上单管放大电路的反相作用即可构成正反馈，产生振荡。移相振荡器电路简单，适于轻便型测试设备和遥控设备使用，但输出波形差，频率难于调整，幅度也不稳定。
