什么是数模转换器?

[拼音]：shumo zhuanhuanqi

[外文]：digital/analog convertor

一种将二进制数字量形式的离散信号转换成以标准量（或参考量）为基准的模拟量的转换器，简称 DAC或D/A 转换器。最常见的数模转换器是将并行二进制的数字量转换为直流电压或直流电流，它常用作过程控制计算机系统的输出通道，与执行器相连，实现对生产过程的自动控制。数模转换器电路还用在利用反馈技术的模数转换器设计中。

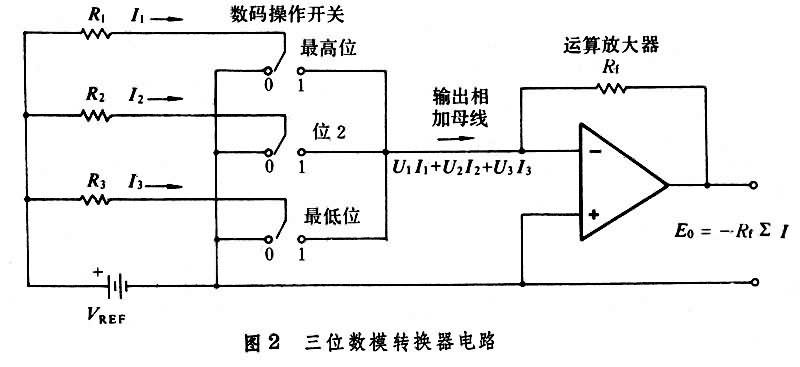

数模转换有两种转换方式：并行数模转换和串行数模转换。图1为典型的并行数模转换器的结构。虚线框内的数码操作开关和电阻网络是基本部件。图中装置通过一个模拟量参考电压和一个电阻梯形网络产生以参考量为基准的分数值的权电流或权电压；而用由数码输入量控制的一组开关决定哪一些电流或电压相加起来形成输出量。所谓“权”，就是二进制数的每一位所代表的值。例如三位二进制数“111“,右边第1位的“权”是 2⁰/2³=1/8；第2位是2¹/2³=1/4；第3位是2²/2³=1/2。位数多的依次类推。图2为这种三位数模转换器的基本电路,参考电压V_REF在R₁、R₂、R₃中产生二进制权电流,电流通过开关。当该位的值是“0”时,与地接通；当该位的值是“1”时,与输出相加母线接通。几路电流之和经过反馈电阻R_f产生输出电压。电压极性与参考量相反。输入端的数字量每变化1，仅引起输出相对量变化1/2³=1/8,此值称为数模转换器的分辨率。位数越多分辨率就越高，转换的精度也越高。工业自动控制系统采用的数模转换器大多是10位、12位，转换精度达0.5～0.1％。

串行数模转换是将数字量转换成脉冲序列的数目，一个脉冲相当于数字量的一个单位，然后将每个脉冲变为单位模拟量，并将所有的单位模拟量相加，就得到与数字量成正比的模拟量输出，从而实现数字量与模拟量的转换。
