什么是高电压峰值电压表?

[拼音]：gaodianya fengzhi dianyabiao

[外文]：peak-voltmeter for H.V.measurement

测量工频交流、雷电冲击、操作冲击等高电压峰值的仪表。它的基本工作原理是通过整流后的平均电流或电容充电电压测量高电压峰值。

此法适用于工频交流高电压峰值测量，也可应用于正负极性对称的单调变化的其他波形电压的峰值测量。丘布和弗特斯克提出的峰值测量线路如图1所示。>图中C为高压电容器，可采用高压标准电容器；D为整流管；OP为过电压保护装置;i_s(t)为充电电流。测量电压时，由电流表A测得平均电流抴，根据电路原理可得被测高电压峰值U_m=抴/2fC，其中交流电压频率f及电容C已知。

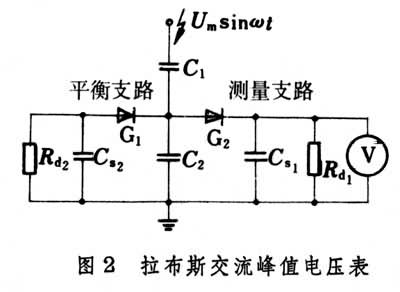

此法对稳态交流电压或暂态冲击电压等峰值的测量均能适用。拉布斯研制的交流峰值表线路如图2。图中C₁和C₂组成一分压器，C₂两侧为测量支路和平衡支路。测量电压时，由静电电压表V测得电容C_s1上的整流电压，从而可确定被测高电压峰值。为避免在C₂上形成剩余电荷，设置了与测量支路元件参数相同的平衡支路。

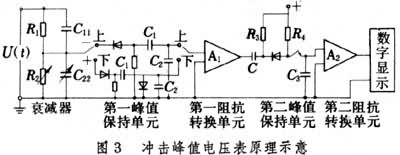

冲击峰值电压表的线路如图3。图中第一峰值保持单元里的电容值较小，可使峰值表具有较快的响应特性；第二峰值保持单元中的电容C₃较大，达微法数量级，可使峰值稳定地保持较长时间。峰值表由C₃上的电压变化量来反映被测高电压冲击波的峰值。

峰值电压表一般需接分压器进行较高电压的测量，而仪表本身输入电压量程范围为几百伏至千余伏。仪表的输入阻抗较高，约等于或大于1MΩ，小于或等于50pF。高电压测量用峰值电压表与一般低压仪表相比，具备较强的抗电磁干扰的性能及防止“反击”的能力。为此，仪表需采取特殊的布线以及适当的屏蔽、滤波和过电压防护等措施。测量时，峰值表常与示波器配合使用，以监视被测电压的波形。峰值电压表的测量准确度可达1%，在半量程以上范围内测量误差可不超过2%。多数已实现数字显示，有些还配备数字打印输出装置。
