[拼音]：yangjini
[外文]：anode mud，anode slime
在水溶液电冶金过程中，附着于残阳极表面或沉淀在电解槽底的不溶性泥状物。一般为灰色，粒度约为100～200目。其中各个组分多以金属、硫化物、 硒碲化合物、氧化物、单质硫和碱式盐形态存在。不溶阳极电积过程，一般不产生阳极泥。但在锌电积过程中，溶液中的锰离子在阳极附近氧化成二氧化锰，形成阳极泥。这种阳极泥返回中性浸出（见浸取）过程，作氧化剂使用。
阳极泥中富集了贵金属、稀有金属和其他有价金属。这些金属在国民经济中占有很重要的地位，从阳极泥中提取这些金属，可以获得很大的经济效益。例如，处理铜阳极泥获得的利益，足以抵偿铜电解精炼的全部费用。为降低处理阳极泥的费用，提高稀、贵金属的回收率，各国都在研究处理阳极泥的新工艺。中国工厂处理铜、铅阳极泥，除传统流程外还采用了以下两个流程：
选冶联合流程取消了传统流程中的贵铅熔炼并减轻了金银合金氧化精炼的负荷。先用稀硫酸和氯酸钠浸出阳极泥，使铜、硒溶解，然后用浮选法从浸出渣中选出含金银约60％的精矿，再配入苏打、石英砂、氧化铁等熔剂熔炼成金银合金。生产流程见图1。

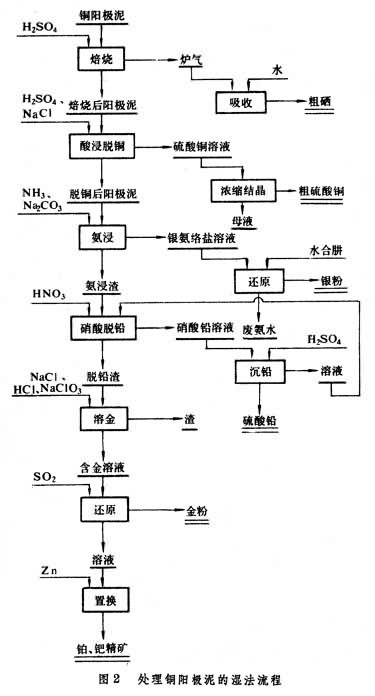

湿法流程
阳极泥脱硒后，用湿法处理，主要工序为：
（1）在空气搅拌条件下，用硫酸溶液浸出铜，并加入盐酸使溶出的银生成不溶的氯化银(AgCl)，含铜的浸出液经浓缩结晶，产出硫酸铜；
（2）脱铜后的阳极泥用碳酸钠和氨水浸出，银成络氨盐［Ag(NH3)2Cl］进入溶液，并使铅转变为碳酸铅；
（3）银浸出液用水合肼(H2NNH2·H2O)还原，产出银粉；
（4）浸出银后的氨浸渣用硝酸溶液浸出铅；
（5）向分离铅后的脱铅渣加入盐酸、食盐和氯酸钠溶液溶解金，含金溶液用SO2还原，析出金粉；
（6）还原金后的溶液用锌块置换得到铂、钯精矿。工艺流程见图2。
