[拼音]：quankongxing nibian dianlu
[外文]：fully-controlled inverting circuit
由具有自关断能力的全控型器件组成的逆变电路。全控型器件具有自关断能力，其通断均可由控制极控制。
全控型逆变电路具有以下3个特点。
（1）主电路简化：由于器件具有自关断能力，因而不再需要附加换流电路，这种换流电路对应用于非容性负载的半控型逆变电路是必不可少的，主电路比半控型电路简单。

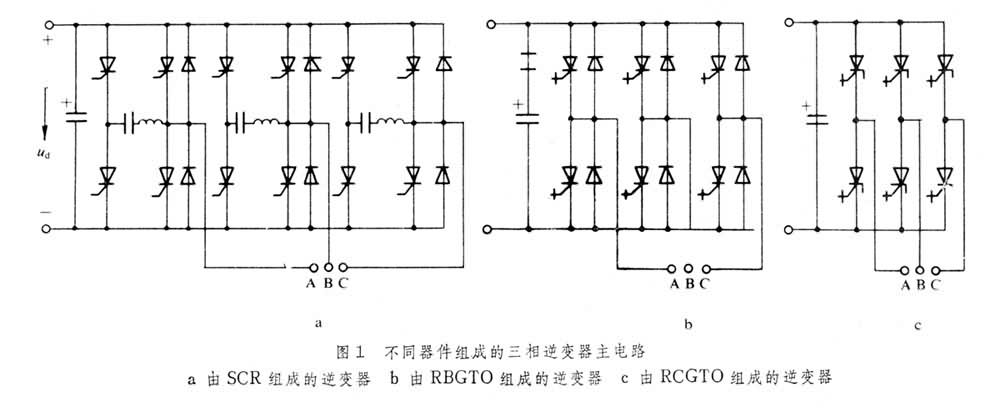

图1是由不同器件组成的电压型三相逆变电路。由逆阻型门极可关断晶闸管 (RBGTO)组成的电路显然比采用逆阻晶闸管的电路简单。
随着大功率器件集成度的提高，由逆导型门极可关断晶闸管(RCGTO)组成的电路(图1c)显然就最为简单，因为RCGTO是将RBGTO及反并联二极管D集成在一个心片的双向开关。
由于主电路的简化，逆变电路的可靠性提高，体积重量和成本都有所下降。
（2）工作频率提高:图2是各种全控型器件的频率-功耗特性。 由于它们的工作频带在不同范围内高于半控型器件，因而容许逆变电路工作于更高频率，从而电路中的储能元件（如电感、电容等）的数值降低，电路的体积重量和成本降低，同时逆变输出端的谐波含量和噪声也将随工作频率的提高而下降。
（3）装置容量较低：全控型器件的开关容量尚低于半控型，因而全控型逆变电路的容量在不同程度上低于半控型逆变电路（图3），从而形成在不同场合不同要求下相互补充的局面。但从长远看，随着技术的发展，全控型器件的开关容量将逐步增大，从而逐步取代半控型逆变电路。
