[拼音]：luoji dianlu
[外文]：logic circuit
信号取值为0和1或有限个值，而且输入信号与输出信号之间存在确定逻辑关系的电路。信号值为 0的含义是：电路断开，或低电位信号，或无脉冲信号；信号为1的含义是：电路导通，或高电位，或有脉冲信号。逻辑电路有两种基本类型：一为组合逻辑电路，一为时序逻辑电路。

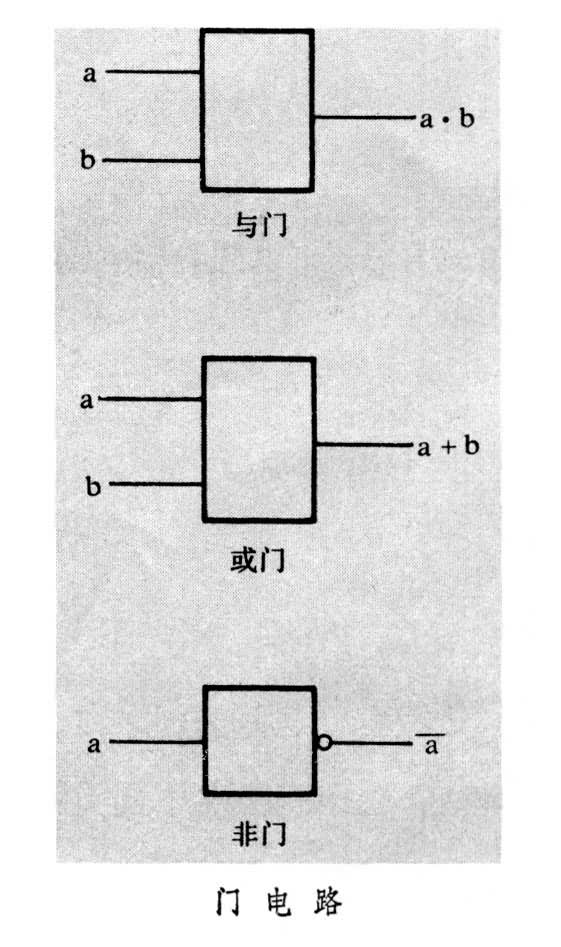

最简单的二值逻辑电路在两个输入信号a、b与一个输出信号 p之间的三种最基本的逻辑关系为“与”运算、“或”运算和“非”运算（见表）。这三种基本运算可以用相应门电路实现（见图）。
由各种门电路和记忆元件（如触发器）等组成的电路通称为数字电路。研究逻辑电路主要是研究数字电路和其他具有开关特性的元件所构成的电路中各点信号之间的逻辑关系（包括时间关系）及所实现的功能。早期的逻辑电路主要是继电器接点电路。随着电子计算机的出现，数字电路成为研究逻辑电路的主要对象。60年代以前，研究的重点在于如何用最少的元件实现给定的逻辑功能。后来随数字集成电路技术的发展，电路的可靠性、易测性、模块化，以及工作速度的提高和故障诊断等遂成为研究的主要课题。利用计算机对逻辑电路进行分析、设计，也是研究逻辑电路的重要方向。
逻辑电路的应用范围十分广泛，特别是在计算机、数字控制、通信、生产过程自动化和仪表方面应用更多。它与大规模、超大规模数字集成电路的研究和发展有密切的关系。
- 参考书目
- 陈俊亮：《数字电路逻辑设计》，人民邮电出版社，北京，1980。
