[拼音]：hunlian
[外文]：mixing of rubber compounds
将橡胶（生胶）与各种配合剂（见橡胶配合）在炼胶机内混合均匀的橡胶加工工艺。为了能够将粉状配合剂加入橡胶中，生胶须先经塑炼，提高其塑性及流动性。混炼过程是橡胶加工最基本的过程，加入配合剂后的混炼胶料的质量，对半成品的工艺性能和成品质量均具有决定性影响。
橡胶混炼过程就其本质来说是配合剂在生胶中均匀分散的过程，粒状配合剂呈分散相，生胶呈连续相。在混炼过程中，橡胶分子结构、分子量大小及其分布、配合剂聚集状态均发生变化。通过混炼，橡胶与配合剂起了物理及化学作用，形成了新的结构。混炼胶是一种具有复杂结构特性的分散体系。由于生胶的粘度很高，为使配合剂渗入生胶中并在其中均匀混合和分散，必须借助于炼胶机的强烈机械剪切作用。混炼工艺依所用炼胶机的类型而异。炼胶机主要有开放式和密闭式两类。较新型的混炼机是螺杆传递式装置，可节省能源和占地面积，能减轻劳动强度，并且便于连续化生产。
开放式炼胶机混炼过程橡胶在开放式炼胶机（见彩图）两个旋转辊筒的间隙中，反复受到剪切作用，靠手工操作控制。主要包括三个阶段：
（1）生胶加热。即将已塑炼的生胶在机上再次重炼，加热软化，并加入其他聚合物共混。
（2）加配合剂。一般先加软化剂、硬脂酸等，然后加入粉料和炭黑等（炭黑也可预先和部分生胶先单独混为母炼胶）。硫磺一般在混炼的最后，或在胶料经停放后，于第二次重炼时再加入。
（3）混炼均匀和下片。当所有配合剂添加完毕后，应再继续翻炼，使混合均匀，然后卸下胶片。
密闭式炼胶机混炼过程

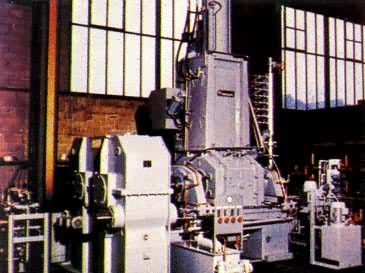

密闭式炼胶机（见彩图）的转子表面和混炼室壁面之间的间隙大小，随转子转动有很大范围的变化，对胶料产生强烈的剪切作用。混炼效果比开放式炼胶机大得多，各种粉料配合剂在混炼室内和胶料混合而不飞扬在外，而且自动仪表控制混炼过程，例如在混炼过程中，胶料温度、物料在室内的体积和所耗电功率的变化有一定规律（见图）。
