[拼音]：zhuanju chuanganqi
[外文]：torque transducer
利用扭轴把转矩转换成扭应力或扭转角，再转换成与转矩成一定关系的电信号的传感器。扭轴的形式有实心轴、空心轴、矩形轴等。按照作用原理不同，扭应力式转矩传感器可分为电阻应变式和压磁式两种；扭转角式转矩传感器可分为振弦式、光电式和相位差式三种。

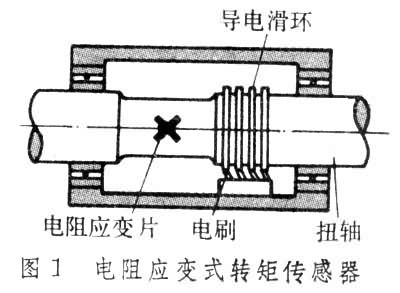

电阻应变式转矩传感器它把电阻应变片（见电阻应变计贴在扭轴上，应变电桥的供电和从桥路输出信号都必须通过导电滑环(图1)。这种传感器结构简单，制造方便，但因使用导电滑环，振动频率较低，不适于高速旋转体和扭轴振动较大的场合使用。
压磁式转矩传感器
它的扭轴由铁磁材料制成，受转矩作用时轴中产生方向性应力，并出现磁的各向异性，即在拉应力作用下磁阻减少；而在压应力作用下磁阻增大。这种传感器没有导电滑环，属于非接触测量，具有可靠性高、坚固耐用、输出电压高、对温度和干扰不敏感等优点。
振弦式转矩传感器它利用振弦敏感扭转角来测量转矩（见振弦式传感器），其特点是采用频率信号传递方式，抗干扰性能好。

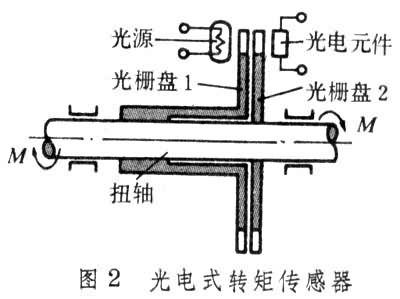

光电式转矩传感器它由一个扭轴和两个光栅盘构成(图2)。两光栅盘上有相等数量辐射状黑色部位。扭轴受转矩作用时产生扭转角变形，光栅盘1与2相差一个角度,形成透光口,光电元件遂有一调宽脉冲输出，转矩越大,透光口开度也越大,因而光电流脉冲的宽度也就越大。脉冲电流平均值与转矩成正比。这种传感器属于非接触式，但光源必须稳压供电（见光电式传感器）。
相位差式转矩传感器它由一个扭轴两个齿轮和一对磁阻式脉冲发生器组成。每个齿轮的齿顶上方装有由线圈和磁钢所组成的检测器。当扭轴发生扭转时，两个检测器的输出电压产生相位差，它与所传递的转矩大小相对应，测出相位差就可测量相应的转矩值。这种传感器的特点是测量精度高，属于非接触测量,稳定性好,转矩值用数字量直读，容易进行记录和控制，结构简单。
- 参考书目
- 严钟豪、谭祖根主编：《非电量测量技术》，机械工业出版社，北京，1983。
