[拼音]：wenya erjiguan
[外文]：voltage stabilizing diode

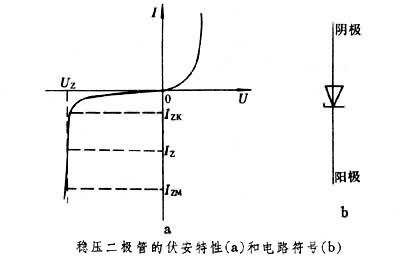

一种用于稳定电压的单PN结二极管。它的伏安特性、电路符号如图所示。结构同整流二极管。加在稳压二极管的反向电压增加到一定数值时，将可能有大量载流子隧穿PN结的位垒，形成大的反向电流，此时电压基本不变，称为隧道击穿。当反向电压比较高时，在位垒区内将可能产生大量载流子，受强电场作用形成大的反向电流，而电压亦基本不变，为雪崩击穿。因此，反向电压临近击穿电压时，反向电流迅速增加，而反向电压几乎不变。这个近似不变的电压称为齐纳电压（隧道击穿）或雪崩电压（雪崩击穿）。
稳压二极管工作于反向击穿状态(图a)。反向电流在-IZK和-IZM之间时，二极管两端的电压基本不变，等于UZ，即为稳定电压。对硅稳压二极管而言，稳定电压在5V以下的器件靠齐纳电压工作，稳定电压在7V以上的器件靠雪崩电压工作，两者之间的器件两种形式的击穿都可能起作用。
电流IZK是器件起稳压作用的最小工作电流，而IZM则是最大可利用的齐纳电流或雪崩电流，其值受稳压二极管耗散功率的限制。IZ是相应于稳定电压UZ的工作电流。最大工作电流的范围从几个毫安到几十安。常用稳压二极管的稳定电压标称值约在2～200V的范围内。
