[拼音]：pinlü celiang
[外文]：frequency measurement
电工中单位时间内电信号瞬时值的重复次数称为频率；而电信号瞬时值每重复一次所需的时间称为周期。频率(f)与周期(T)互为倒数，即f＝1/T。因此对频率的测量，既可按其定义测每秒重复的次数，也可测出一个周期的时间，按倒数关系换算出频率值。频率的测量方法有直读法、比较法和计数法。
直读法对于工频及低频用机械式频率表，数字频率表等直接读取频率值。对于声频及更高频率，除可采用数字频率表外，还可利用经典交流电桥或谐振电路等进行测量。

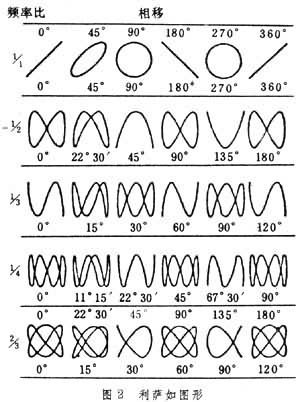

比较法将被测频率电信号与可变的标准频率电信号进行比较，或测得两者的差值（拍频），经计算求得被测频率值。比较装置可采用阴极射线示波器。测量时，将标准频率电压信号和被测频率电压信号分别加到示波器的水平和垂直偏转板上(图1)， 当两信号的频率间有一定倍数或分倍数关系以及有不同相移时，在示波器的屏幕上将显示出利萨如图形（图2）。由图形可辨识两信号间的频率倍数关系。 例如对图2中第二行的图形，标准频率与被测频率之比为1/2，因此被测频率为标准频率的两倍。
计数法
有电容充、放电法和电子计数器法。电容充、 放电法的原理线路见图3。图中E为直流电源，A是电流表，C是标准电容器。被测频率信号f加到带有电磁铁的线圈上，控制开关S则可使C以f德史锤闯洹⒎诺纭Ｃ看纬涞?或放电)的电量为CE，因而每秒通过电流表A的电流I＝fCE。根据电流表的读数和C、E值，由公式f＝I/(CE)即可求得f。实用中电流表可以按f刻度。这一方法所能测量的频率上限决定于电磁铁机械振动的最高响应频率。电子计数器法是用晶体振荡器产生一准确时间间隔，例如0.1秒。被测信号经整形变为序列窄脉冲，用电子计数器记下此0.1秒间隔内的脉冲个数，经折算成 1秒的脉冲个数就是被测信号的频率值。
