故障树分析图
从一个可能的事故开始,自上而下、一层层的寻找顶事件的直接原因和间接原因事件,直到基本原因事件,并用逻辑图把这些事件之间的逻辑关系表达出来。
操作步骤如下:

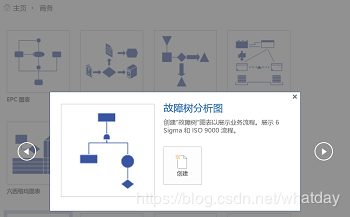

1.点击新建->类别->商务->故障树分析图->创建。

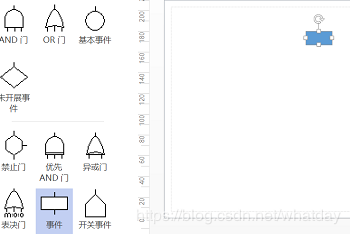

2.拖动基本事件形状或事件形状到页面。
3.拖动优先AND门、AND门、OR门、异或门等形状到事件的下方。
4.添加条件事件、转移符号、未开展事件等形状。

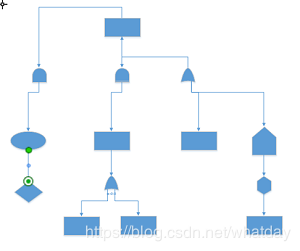

5.添加表决门、禁止门,连接形状表示因果关系。
