需求
在Visio中进行绘图时,有时需要在一个形状中同时分上下两栏进行标注。如下图所示,那么如何绘制这种形状呢?
图0.示意图
方法1:两个图形拼接,然后进行组合
图1.两个形状拼接之前
图2.两个形状拼接之后

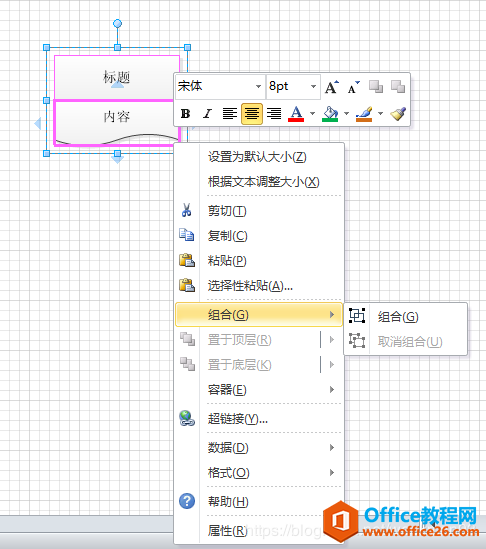

图3.将两个形状进行组合
图4.组合之后的结果
方法1的缺点:每次需要同样的形状时,还需要进行复制粘贴。
方法2:直接新建模具

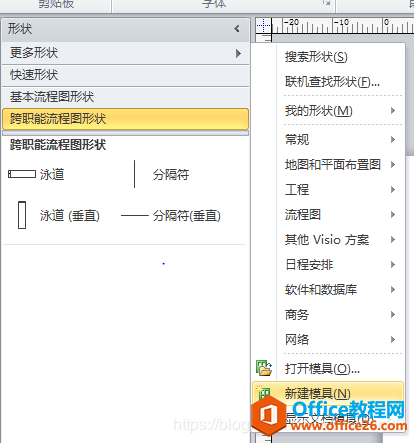

图5.选择新建模具

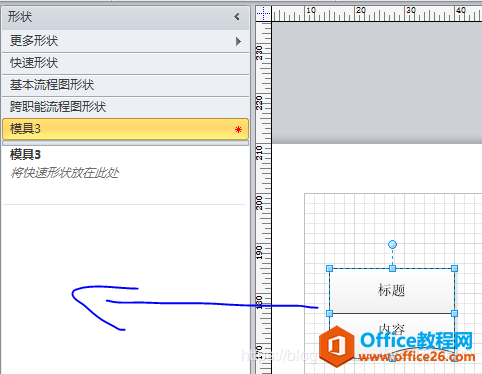

图6.将方法1中未组合的图形拖到空白处
图7.保存新建的模具
图8.拖动即可使用
如图8所示,当需要再次使用同样的形状时,直接从模具中拖出来就可以使用了。
