Visio 绘图时怎么对齐连接点
1. 首先将框图对齐
2.然后水平向右拉出一段箭头做基准线
3.从顶部标尺下拉下一条基准线,对齐上面画的箭头
4. 根据交点添加连接点,然后连接后删除基准线即可
以前在使用Visio绘图时,不会对齐连接点,导致箭头画的很糟糕,一番摸索后搞定了这个问题,以前画的箭头简直不能看。

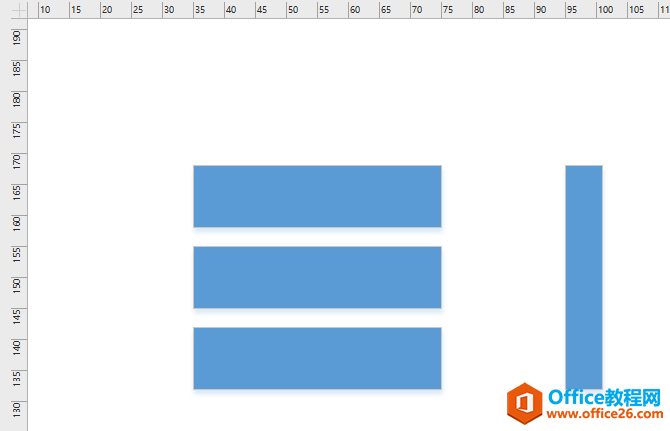

1. 首先将框图对齐

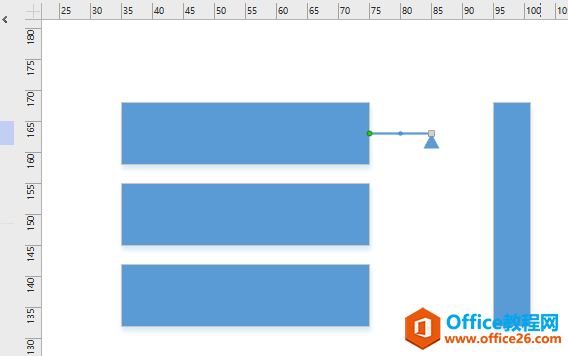

2.然后水平向右拉出一段箭头做基准线
别问我箭头画的什么鬼
3.从顶部标尺下拉下一条基准线,对齐上面画的箭头

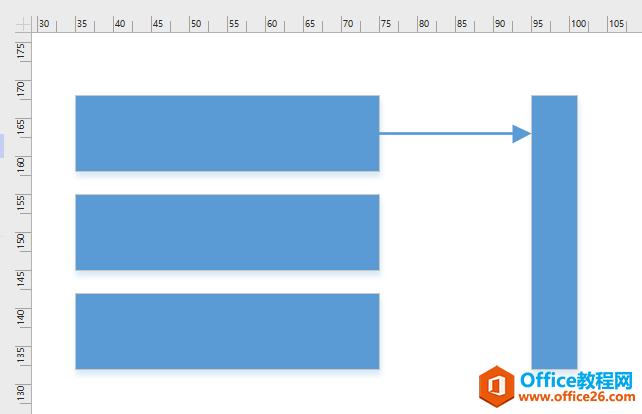

4. 根据交点添加连接点,然后连接后删除基准线即可
标签: Visio 绘图 时 怎么 对齐 连接点 Visio 绘图 时
