用Visio制作矢量图及校正转换
目标
通过Visio制作导出矢量图,从而可以用在Electron工程中。
要解决的问题
用Visio导出的矢量图,常常会出现格式兼容问题,即便用浏览器打开也不能正确显示。
解决方式
引入AdobeIllustratorCC矢量工具,对输出格式进行调整,完成校正。
实施步骤

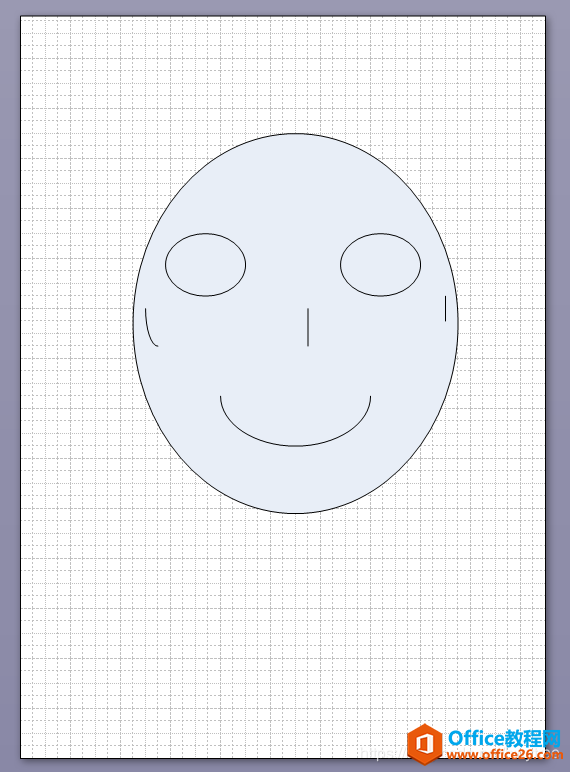

1.在Visio里画上图形
2.在Visio里导出矢量格式文件

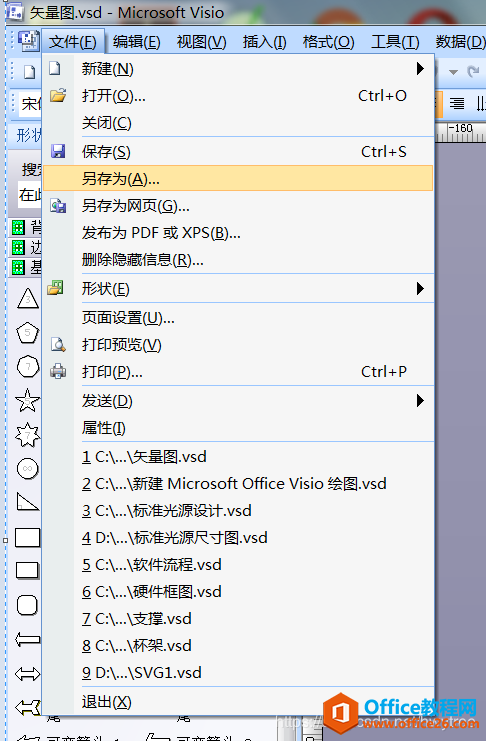

选择“另存为”
选择.svg矢量格式保存
用Chrome打开,如果显示不出来(如下类似的错误报告),则需要进行校正。
3.在AdobeIllustratorCC里校正

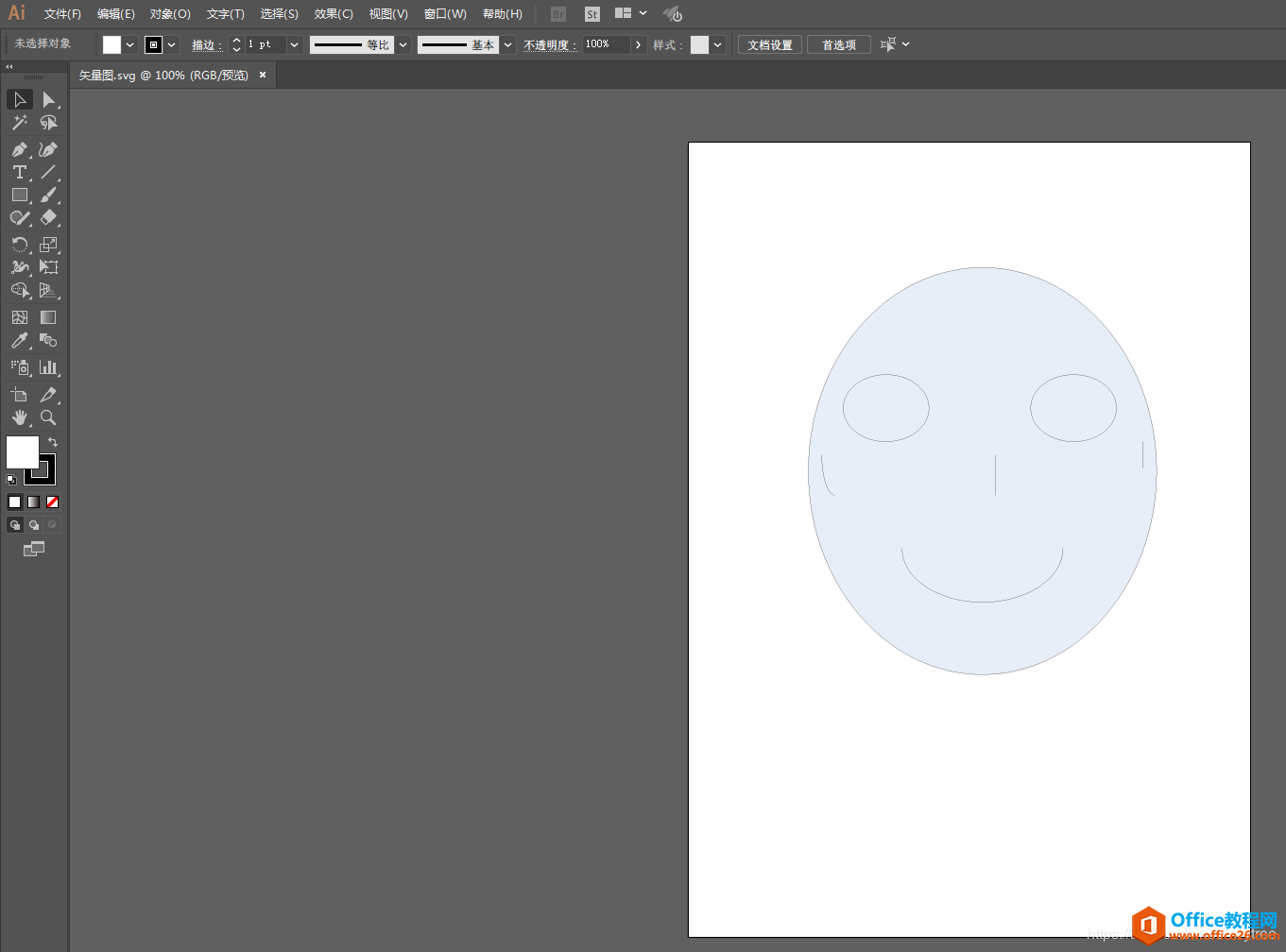

在AICC里打开Visio导出的.svg文件

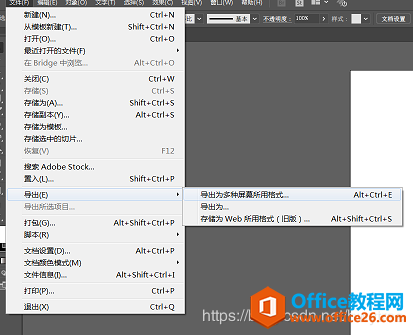

选择导出方式

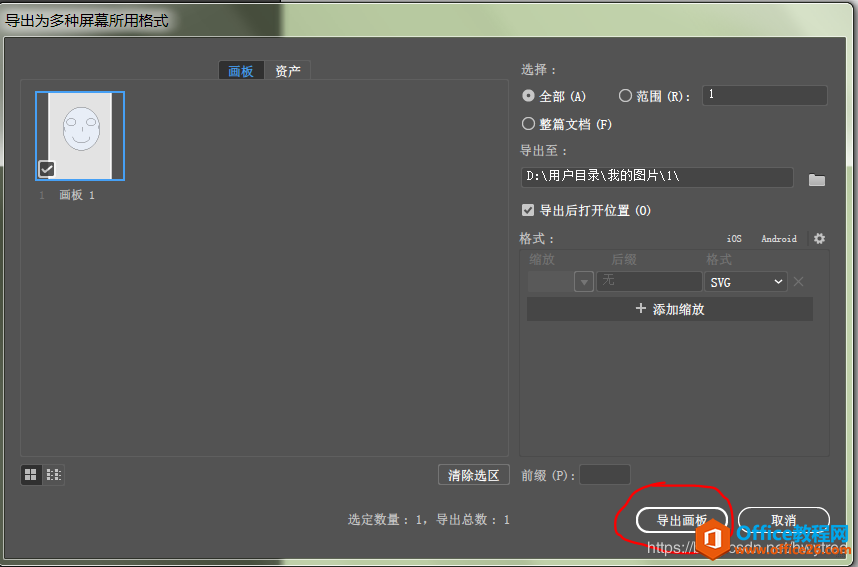

设置导出的目录和格式

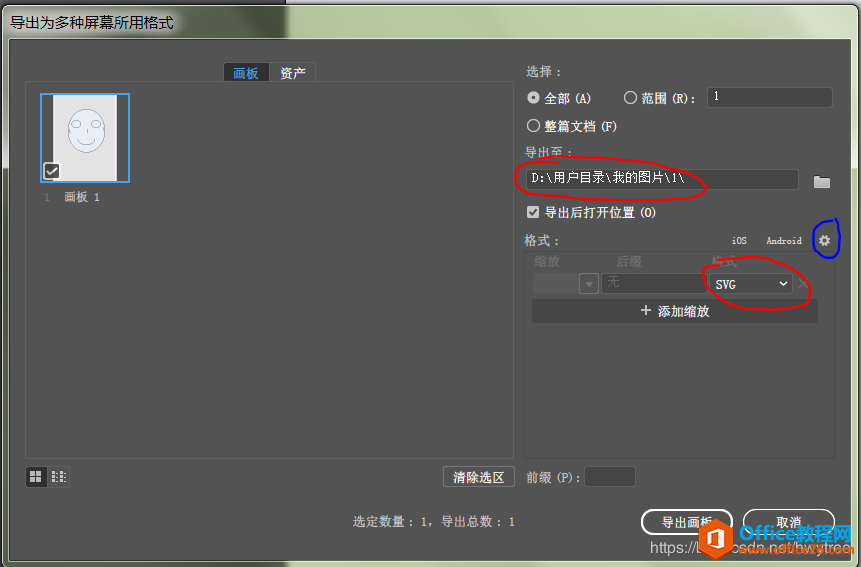

点击蓝色部位的设置按钮,对svg文件的输出格式进行设置
图像选型,选择“嵌入”后“存储设置”
最后“导出画板”,则输出的.svg文件是校正后的文件,用Chrome打开可见。
