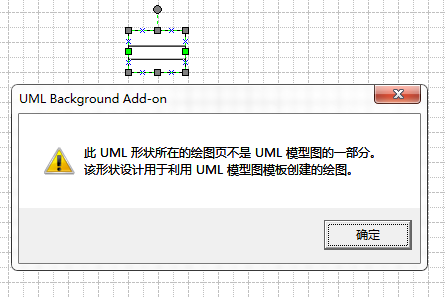

如果你新建的不是UML模型图,添加类图后双击有可能出现以下提示:此UML形状所在的绘图页不是UML模型图的一部分。该开关设计用于利用UML模型模板创建的绘图。

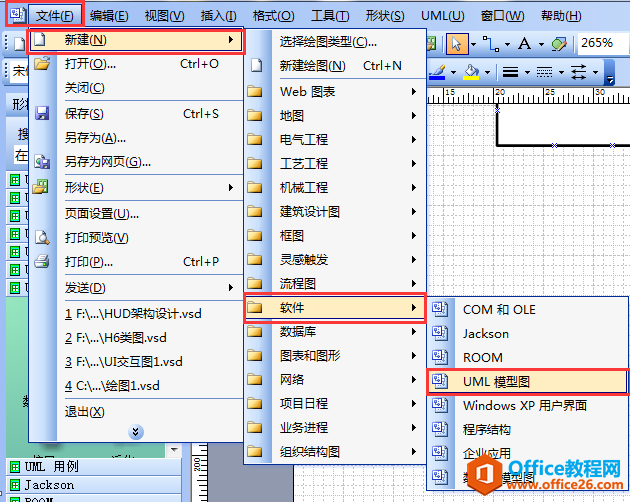

所以要新建一个UML模型图,新建方法有以下两种:
1.
2.

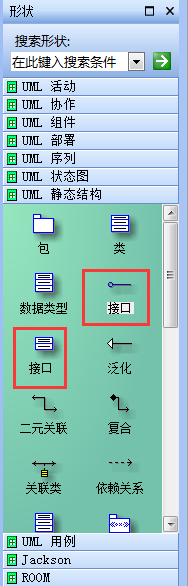

有两种接口的实现,但没有虚线的箭头

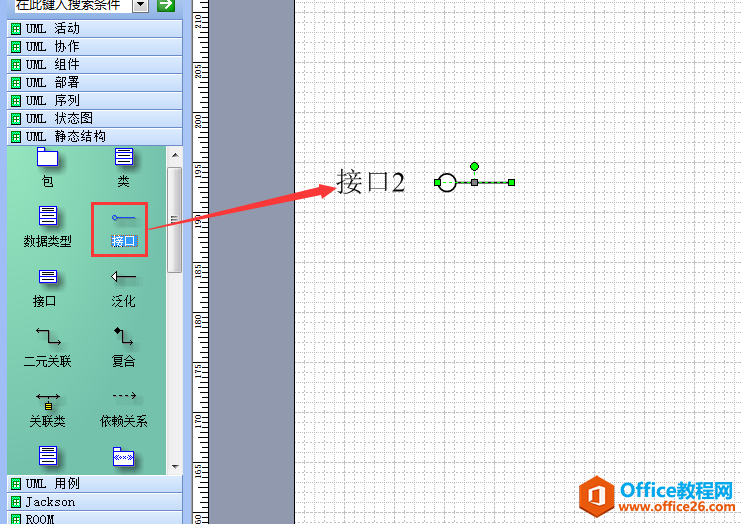

拖一个接口出来

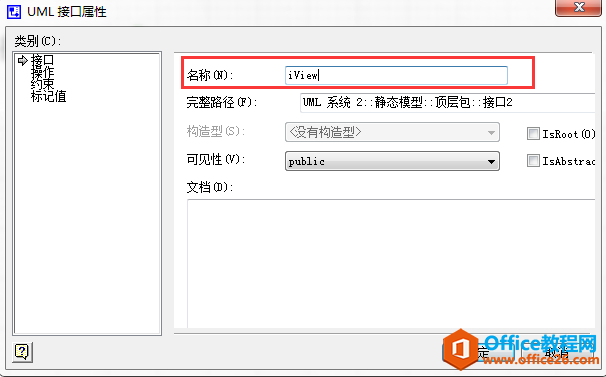

双击输入接口名

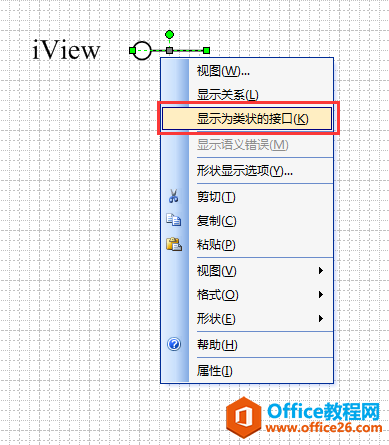

在图标上右键选择“显示为类状的接口”

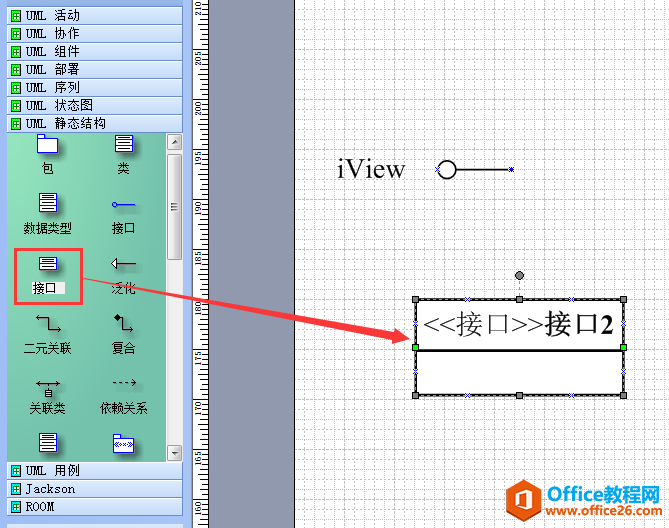

其实以上几步可以通过以下一步完成

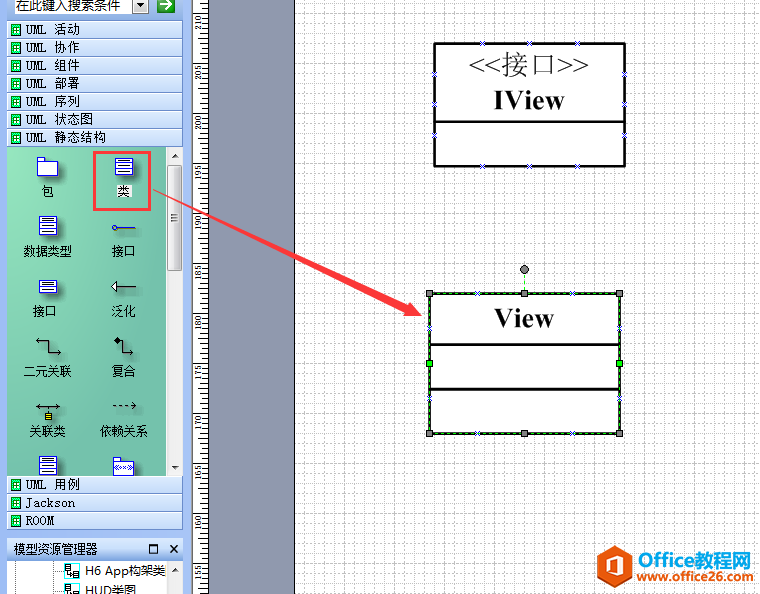

再拉一个类图出来,改名为:VIew

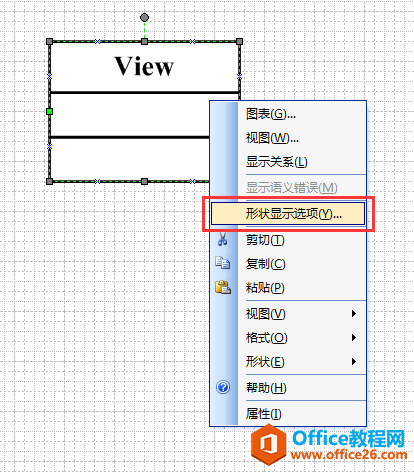

在类图上右键点击“开关显示选项”
选择“实现链接”

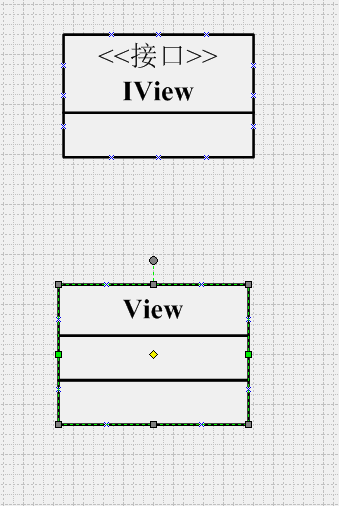

在类图上出现一个黄色的图标,可以拖动
到这里类的接口实现图标就完成了。
