本文的目的是通过随机截取的一段网络数据包，然后根据协议类型来解析出这段内存。
学习本文需要掌握的基础知识：
- 网络协议
- C语言
- Linux操作
- 抓包工具的使用
其中抓包工具的安装和使用见下文：
《一文包你学会网络数据抓包》
视频教学链接如下：
《教你如何抓取网络中的数据包!黑客必备技能》
一、截取一个网络数据包通过抓包工具，随机抓取一个tcp数据包

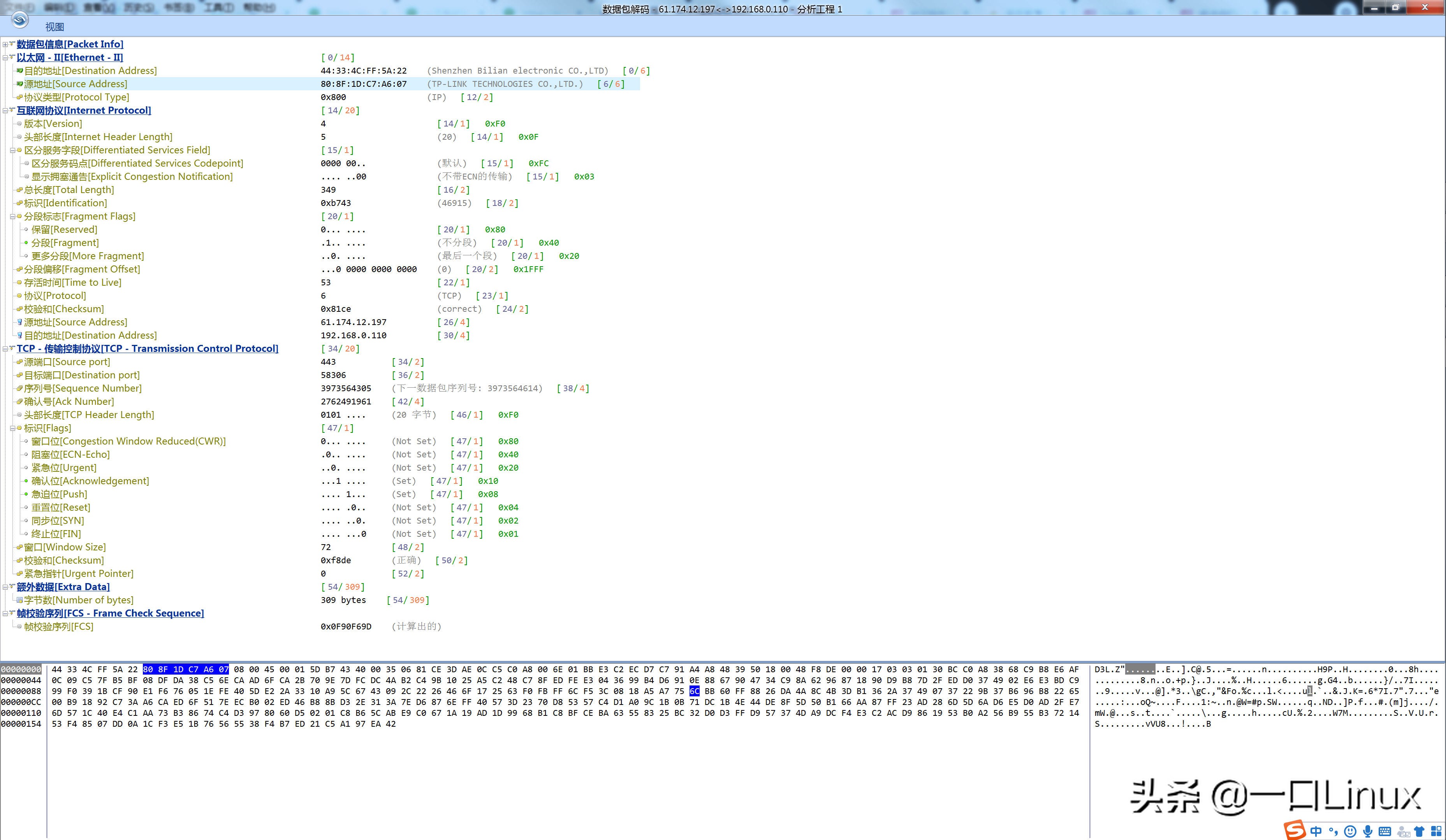

科莱抓包工具解析出的数据包信息如下：
数据包的内存信息：

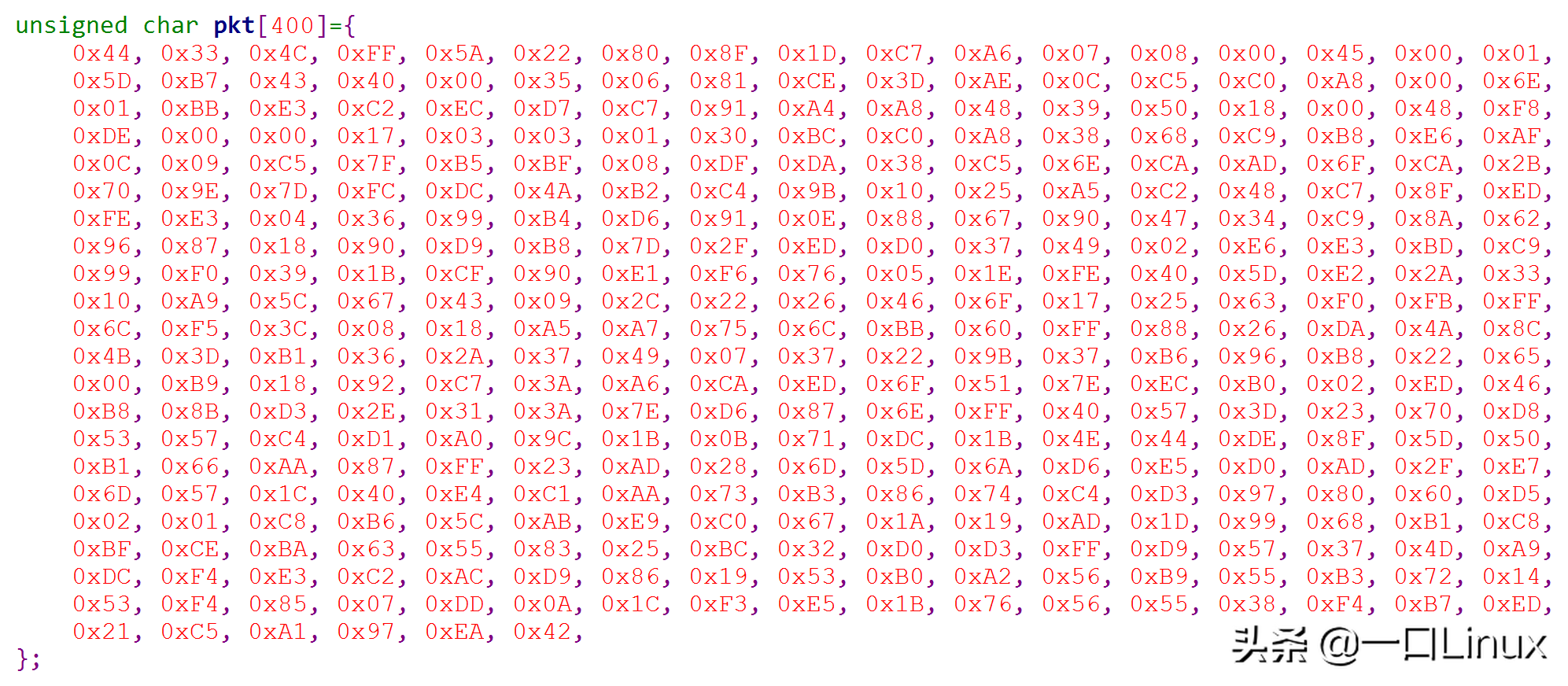

数据信息可以直接拷贝出来：
下面，一口君就手把手教大家如何解析出这些数据包的信息。
我们可以从Linux内核中找到协议头的定义
以太头：
driversstagingrtl8188euincludeif_ether.h
struct ethhdr { - unsigned char h_dest[ETH_ALEN]; unsigned char h_source[ETH_ALEN];
- unsigned short h_proto; };
IP头
includeuapilinuxip.h
struct iphdr { - #if defined(__LITTLE_ENDIAN_BITFIELD) //小端模式 __u8 ihl:4,
- version:4; #elif defined(__BIG_ENDIAN_BITFIELD) //大端模式
- __u8 version:4, ihl:4;
- #endif __u8 tos;
- __u16 tot_len; __u16 id;
- __u16 frag_off; __u8 ttl;
- __u8 protocol; __u16 check;
- __u32 saddr; __u32 daddr;
- };
tcp头
includeuapilinuxtcp.h
struct tcphdr { - __be16 source; __be16 dest;
- __be32 seq; __be32 ack_seq;
- #if defined(__LITTLE_ENDIAN_BITFIELD) __u16 res1:4,
- doff:4, fin:1,
- syn:1, rst:1,
- psh:1, ack:1,
- urg:1, ece:1,
- cwr:1; #elif defined(__BIG_ENDIAN_BITFIELD)
- __u16 doff:4, res1:4,
- cwr:1, ece:1,
- urg:1, ack:1,
- psh:1, rst:1,
- syn:1, fin:1;
- #else #error "Adjust your defines"
- #endif __be16 window;
- __sum16 check; __be16 urg_ptr;
- };
因为协议头长度都是按照标准协议来定义的，
所以以太长度是14， IP头长度是20， tcp头长度是20，
各个协议头对应的内存空间如下：
#define MAC_ARG(p) p[0],p[1],p[2],p[3],p[4],p[5]
struct ethhdr *ethh;
- unsigned char *p = pkt;
- ethh = (struct ethhdr *)p;
- printf("h_dest:%02x:%02x:%02x:%02x:%02x:%02x n", MAC_ARG(ethh->h_dest)); printf("h_source:%02x:%02x:%02x:%02x:%02x:%02x n", MAC_ARG(ethh->h_source));
- printf("h_proto:%04xn",ntohs(ethh->h_proto));
- 注意，数据包中的数据是网络字节序，如果要提取数据一定要注意字节序问题 ethh->h_proto 是short类型，占2个字节，所以存储到本地需要使用函数ntohs 其中：
- n：network 网络字节序
- h：host 主机字节序
- s：short 2个字节 l：
- long 4个字节
- ntohl() ：4字节网络字节序数据转换成主机字节序
- htons() ：2字节主机字节序数据转换成网络字节序
- ntohs() ：2字节网络字节序数据转换成主机字节序
- htonl() ：4字节主机字节序数据转换成网络字节序
当执行下面这条语句时，
ethh = (struct ethhdr *)p;
结构体指针变量eth的成员对应关系如下：

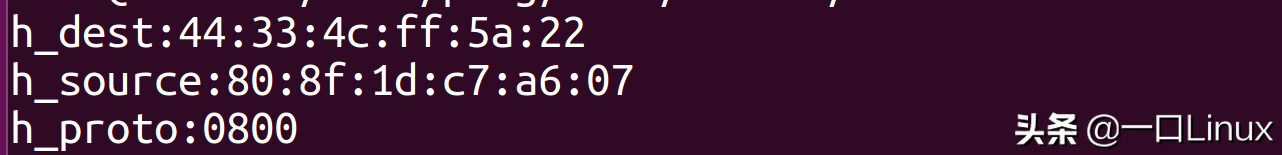

最终打印结果如下：
解析ip头思路很简单，
就是从pkt头开始偏移过以太头长度(14字节)就可以找到IP头，
解析代码如下：
#define IP_ARG(p) p[0],p[1],p[2],p[3]
- if(ntohs(ethh->h_proto) == 0x0800) {
- iph = (struct iphdr *)(p + sizeof(struct ethhdr));
- q = (unsigned char *)&(iph->saddr);
- printf("src ip:%d.%d.%d.%dn",IP_ARG(q));
- q = (unsigned char *)&(iph->daddr); printf("dest ip:%d.%d.%d.%dn",IP_ARG(q));
- }
Iiph
最终解析结果如下：
可以看到我们正确解析出了IP地址， 结果与抓包工具分析出的数据保持了一致。

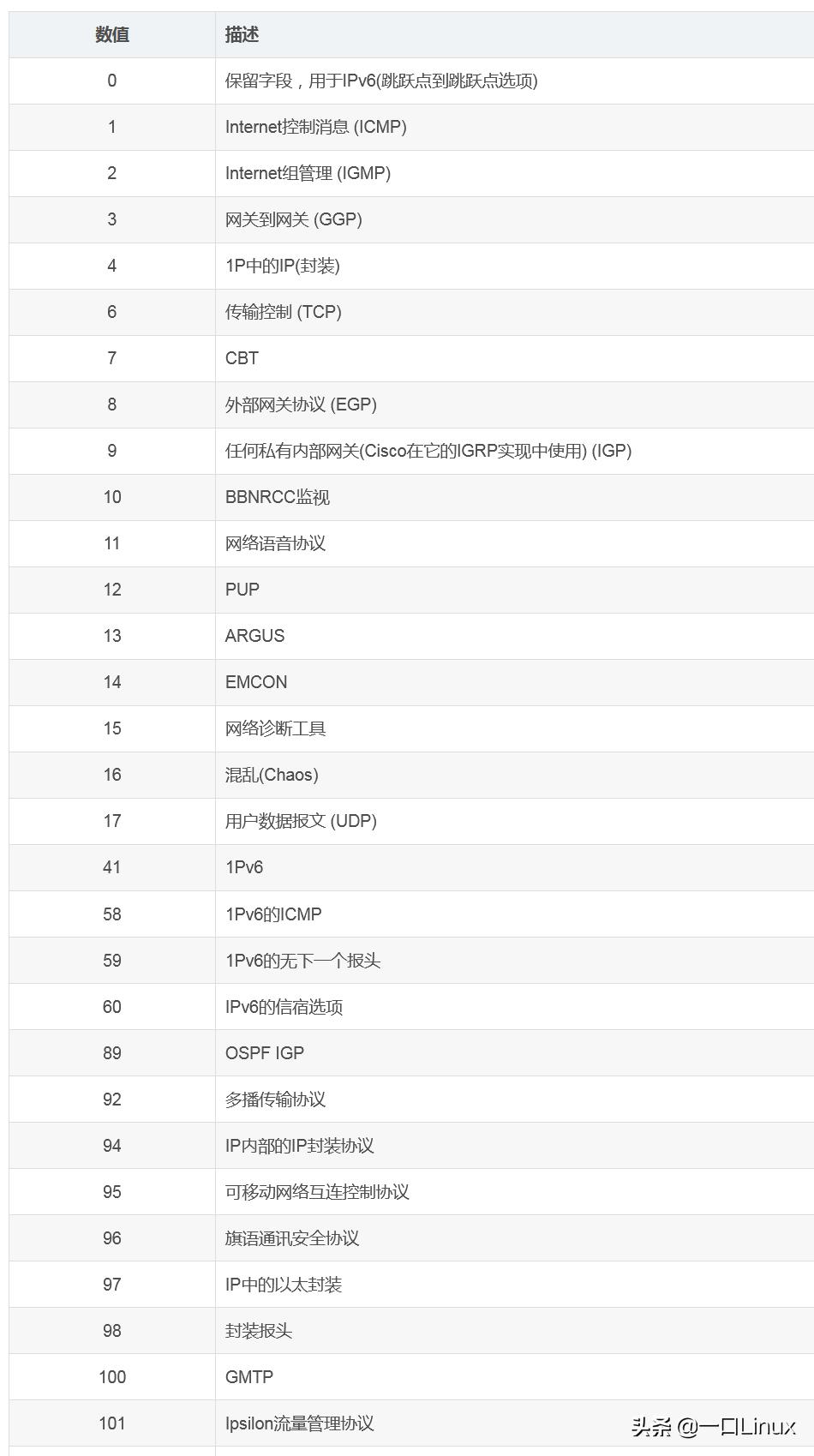

其中protocol字段表示了ip协议后面的额协议类型，常见的值如下：
查找tcp头思路很，
就是从pkt头开始偏移过以太头长度(14字节)、和IP头长度(20字节)就可以找到tcp头，
switch(iph->protocol)
- { case 0x1:
- //icmp break;
- case 0x6: //tcp
- tcph = (struct tcphdr *)(p + sizeof(struct ethhdr) + sizeof(struct iphdr)); printf("source:%d dest:%d n",ntohs(tcph->source),ntohs(tcph->dest);
- break;
- case 0x11: //udp
- break;
- }
结构体与内存对应关系
打印结果如下：
在实际项目中，可能我们解析的并不是标准的TCP/IP协议数据包，
可能是我们自己的定义的协议数据包，
只要掌握了上述方法，
所有的协议分析都能够手到擒来!
有时候我们还需要打印对方发送过来的数据帧内容，
往往我们会以16进制形式将所有数据打印出来，
这样是最有利于我们分析数据内容的。

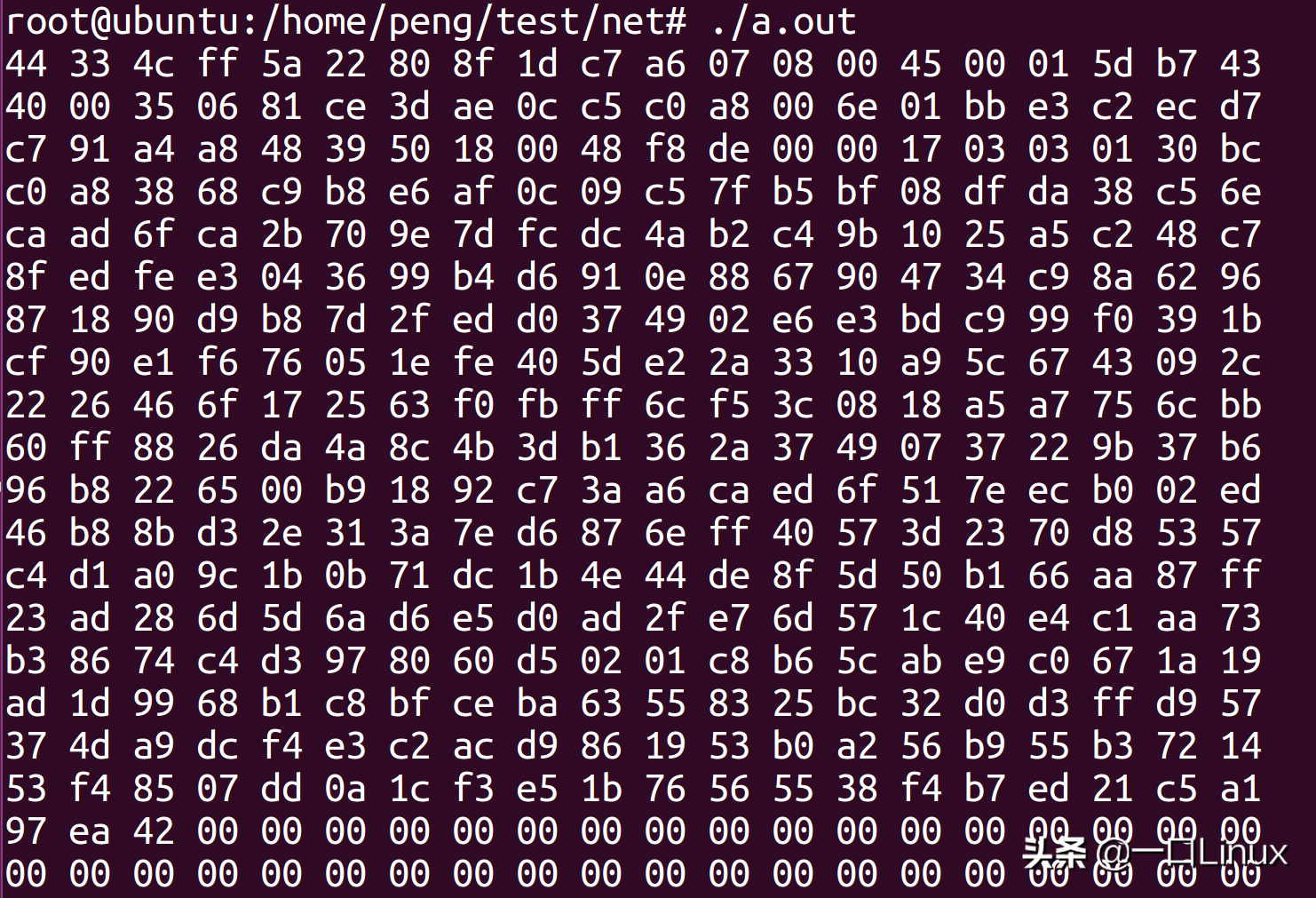

1. 按字节打印代码如下：
for(i=0;i<400;i++)
- { printf("%02x ",pkt[i]);
- if(i%20 == 19) {
- printf("n"); }
- }
我们接收数据时，虽然使用一个unsigned char型数组，
但是有时候对方发送过来的数据可能是2个字节的数组，
那我们只需要用short类型的指针，指向内存的头，
然后就可以通过该指针访问到对方发送的数据，
这个时候一定要注意字节序问题，
不同场景可能不一样，所以一定要具体问题具体分析，
本例因为是网络字节序数据转换成主机字节序，
所以需要转换字节序。
//转变short型字节序
- void indian_reverse(unsigned short arr[],int num) {
- int i; unsigned short temp;
- for(i=0;i
- temp = (arr[i]&0xff00)>>8;
- temp |= (arr[i]&0xff)<<8; arr[i] = temp;
- } }
- main() {
- unsigned short spkt[200];
- ……………… memcpy(spkt,pkt,sizeof(pkt));
- indian_reverse(spkt,ARRAY_SIZE(spkt));
- for(i=0;i<200;i++)
- { printf("%04x ",spkt[i]);
- if(i%10 == 9) {
- printf("n"); }
- } ………………
- }
结果如下：
