DHCP的作用
DHCP的优点
DHCP的工作原理
DHCP的两种配置
DHCP中继代理
实例
DHCP的作用
- 给内部网络或网络服务供应商自动分配IP地址
- 给用户或者内部网络管理员作为对所有计算机中央管理的手段
DHCP的优点
减少管理员的工作量
避免IP地址冲突
更改IP地址段时，不需要要出现配置每个用户的IP地址
提高IP地址的利用率
方便客户端的配置
DHCP的工作原理
第一步：客户端向服务器广播发送Discover报文寻找服务器地址
第二步：服务器通过单播发送offer 报文向客户端提供ip地址等网络信息，并从ip地址池中选一个未分配的ip给客户端。
第三步：客户端向服务器发送服务请求
如果有多个offer报文，客户端只接受第一个收到的offer，并提取IP地址，然后客户端发送广播 request报文，报文中告知服务器本地选择使用该IP地址
第四步：服务器向客户端提供更多服务
服务器单播发送ACK报文，告知客户端该IP地址是合法可用的，并选择字段中增加IP地址的使用租期信息
第五步：重新登陆
直接发送request请求
第六步：更新租约
50%时发送request包，更新现有的地址租约
端口使用服务器udp67号端口
客户端udp68号端口
DHCP的两种配置
(一)接口模式
接口地址池可动态分配IP地址,范围就是接口的IP地址所在的网段,且只在此接口下生效,当DHCP服务器收到DHCP客户端的请求报文后, DHCP服务器将会使用该接口的地址网段给客户端分配地址。
[R1]dhcp enable ###系统模式开启DHCP功能 [R1]interface GigabitEthernet0/0/0 [R1-GigabitEtherneto/0/0] dhcp select interface ###基于接口配置DHCP [R1-GigabitEtherneto/0/0] dhcp server lease day 7 ##井配置基于接口的DHCP servser租期(默认租期为1天) [R1-GigabitEthernet0/0/0] dhcp server excluded-ip-address 192.168.10.200 192.168.10.210 ###配置接口地址池中不参与自动分配的IP地址范为192.168.10.200到192.168.10.210 [R1-GigabitEthernet0/0/0] dhcp server dns-list 8.8.8.8 ###给用户端自动分配DNS服务器地址
(二)全局模式
全局方式下,设置多个全局地址池,并存在定义的地址池网段与端口IP是同一网段的对应关系,即多个不同网段地池对应各自的端口,最终实现不同网段客户端自动获取相应地址
[R1] dhcp enable ###系统模式开启DHCP功能 [R1] ip pool 1 ###创建地址池名称 [R1-ip-pool-1] gateway-list 192.168.20.1 ###设置DHCP客户端的出口网关地址 [R1-ip-pool-1] network 192.168.20.0 mask 255.255.255.0 ###配置DHCP可分配地址网段,掩码也可用24表示 [R1-ip-pool-1] dns-list 114.114.114.114 ##井配置DHCP分配DNS地址 [R1-ip-pool-1] excluded-ip-address 192.168.20.250 192.168.20.254 ###配置保留地址 [R1-ip-pool-1] static-bind ip-address 192.168.20.9 mac-address 5489-98C6-OCEE ###定IP192.168.20.9固定分配给MAC为28d2-4469-5a55的机器,需池中IP [R1-ip-pool-huawei1] lease day 10 ###租期10天 [R1]int g0/0/0 [R1-GigabitEthernet0/0/0] dhcp select global ##配置DHCP为global全局模式, interface即接口模式[Huawei] display ip pool ###查看IP地址池信息
DHCP中继代理
- 并不是每个网络上都有 DHCP 服务器，这样会使 DHCP 服务器的数量太多。现在是每一个网络至少有一个 DHCP 中继代理，它配置了 DHCP 服务器的 IP 地址信息。
- 当 DHCP 中继代理收到主机发送的发现报文后，就以单播方式向 DHCP 服务器转发此报文，并等待其回答。收到 DHCP 服务器回答的提供报文后，DHCP 中继代理再将此提供报文发回给主机。
中继服务器配置
[R1]dhcp enable
[R1]interface GigabitEtherneto/0/1 ###与客户端相连的接口
[R1-GigabitEtherneto/0/1] ip add 192.168.1.1 24
[R1-GigabitEthernet0/0/1] dhcp select relay ###开启DHCP中继功能
[R1-GigabitEtherneto/0/1] dhcp relay server-ip 12.0.0.1 ##指向DHCP服务器的地址12.0.0.1请求DHCP服务
[R1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1
###如果DHCP中继服务器与DHCP服务器跨网段则要配置静态或动态路由
[R1]interface GigabitEtherneto/0/0
[R1-GigabitEtherneto/0/0] ip add 12.0.0.2 24
DHCP服务器配置
[R2] dhcp enable
[R2]interface GigabitEtherneto/0/0 ###与DHCP中继连接方向的接口
[R2-GigabitEthernet0/0/0] ip add 12.0.0.1 24
[R2-GigabitEthernet0/0/0] dhcp select global ###给接口配置为全局模式请求DHCP服务
[R2] ip pool 1
[R2-ip-pool-1]gateway-list 192.168.1.1
[R2-ip-pool-1]network 192.168.1.0 mask 255.255.255.0
[R2-ip-pool-1]dns-list 114.114.114.114
[R1-ip-pool-1]lease day 7 ###设置租期

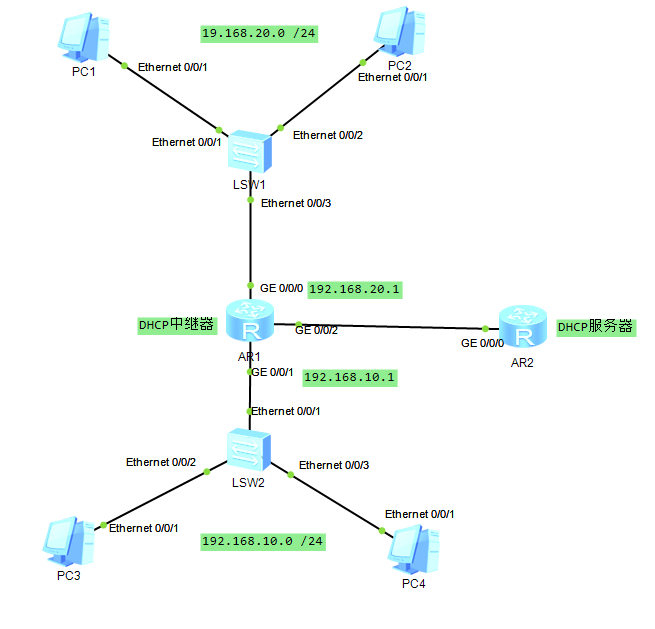

实例 pc1和pc2为192.168.20.0网段，pc3和pc4为192.168.10.0网段  配置ar1端口ip  开启接口，配置DHCP中继地址，和DHCP服务

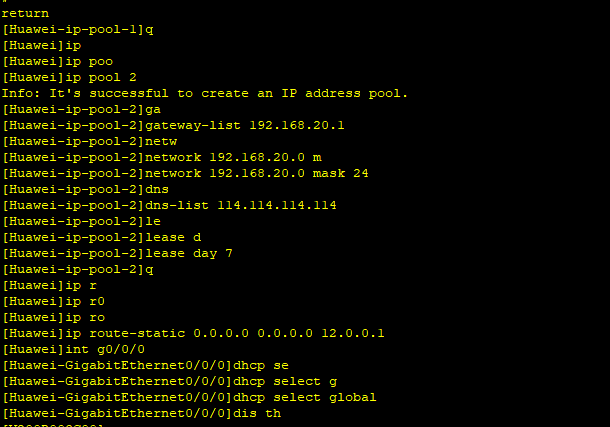

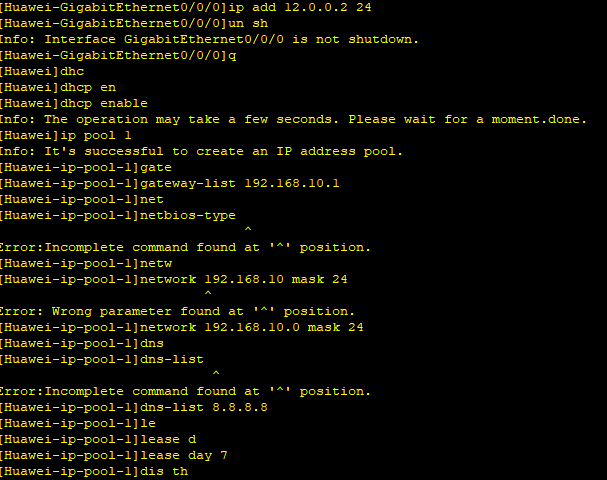

开启接口，配置DHCP中继地址，和DHCP服务
查看主机ip
