题文
（1）在《练习使用示波器》的实验中，调节好亮斑后，将扫描范围旋钮置于“外X”档，衰减旋钮置于最高档，“Y输入”空置，从“X输入”与“地”之间输入扫描电压．若要使亮斑从荧光屏左端匀速移向右端，且到达右端后立即返回左端，则应在“X输入”与“地”之间加怎样的电压（只须在图中作出此电压随时间变化的图线）？

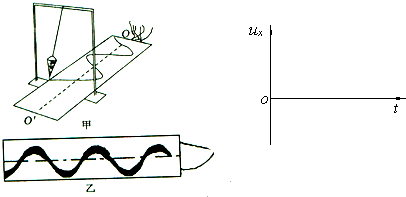

（2）用图甲所示的实验装置演示单摆的振动图象，细砂从摆动着的漏斗的底部均匀漏出，纸板匀速移动，移动方向与摆动方向垂直，漏在纸板上的细砂排成粗细变化的一条曲线，如图乙所示．观察这条曲线，找出其形态特征，并由此说明砂摆的摆动规律．（要求列出两条，为叙述方便，可在图上标注字母）
形态特征①：______，说明砂摆______．
形态特征②：______，说明砂摆______．
题型：未知 难度：其他题型
答案
（1）由示波器的原理可知，偏转位移与偏转电压成正比，故要亮斑从左向右匀速运动，所加电压应均匀变化，故扫描电压如图所示：
（2）①观察细沙曲线，发现两侧粗，沙子多，中间细，沙少．是因为沙摆在摆动的过程中，经过平衡位置速度最大，最大位移处速度为0，所以中间经过的时间少，沙少，两侧经历的时间多，沙多．
②观察细沙曲线，沿轴OO′方向呈周期性分布，因为单摆做周期性运动，且周期不变．
故答案为：（1）如图所示；（2）整体上接近正弦（余弦）曲线，摆动（接近于）是简谐运动；粗细不均匀，摆动过程中速度变化．
解析
该题暂无解析
考点
据考高分专家说，试题“（1）在《练习使用示波器》的实验中，调节.....”主要考查你对 [实验：用单摆测定重力加速度 ]考点的理解。
实验：用单摆测定重力加速度
用单摆测定重力加速度：
实验原理：
单摆在摆角小于5°时的振动是简谐运动，其固有周期为T=2π，由此可得g=
。据此，只要测出摆长l和周期T，即可计算出当地的重力加速度值。
实验器材：
铁架台（带铁夹），中心有孔的金属小球，约1m长的细线，米尺，游标卡尺（选用），秒表。
实验步骤：
1、在细线的一端打一个比小球上的孔径稍大些的结，将细线穿过球上的小孔，制成一个单摆；
2、将铁夹固定在铁架台的上端，铁架台放在实验桌边，使铁夹伸到桌面以外，把做好的单摆固定在铁夹上，使摆球自由下垂；
3、测量单摆的摆长l：用米尺测出悬点到球心间的距离；或用游标卡尺测出摆球直径2r，再用米尺测出从悬点至小球上端的悬线长l'，则摆长l=l'+r；
4、把单摆从平衡位置拉开一个小角度（不大于5°），使单摆在竖直平面内摆动，用秒表测量单摆完成全振动30至50次所用的时间，求出完成一次全振动所用的平均时间，这就是单摆的周期T；
5、将测出的摆长l和周期T代入公式g=求出重力加速度g的值；
6、变更摆长重做两次，并求出三次所得的g的平均值。
注意事项：
1、选择材料时应选择细、轻又不易伸长的线，长度一般在1m左右，小球应选用密度较大的金属球，直径应较小，最好不超过2cm。
2、单摆悬线的上端不可随意卷在铁夹的杆上，应夹紧在铁夹中，以免摆动时发生摆线下滑、摆长改变的现象。
3、注意摆动时控制摆线偏离竖直方向不超过5°，可通过估算振幅的办法掌握。
4、摆球摆动时，要使之保持在同一个竖直平面内，不要形成圆锥摆。
5、计算单摆的振动次数时，应以摆球通过最低位置时开始计时，以后摆球从同一方向通过最低位置时，进行计数，且在数“零”的同时按下秒表，开始计时计数。
