题文
（1）为了用弹簧测力计测定两木块A和B间的动摩擦因数μ，两同学分别设计了如图1所示的甲、乙实验方案．
①为了用某一弹簧测力计的示数表示A和B之间的滑动摩擦力大小，你认为______方案更合理．
②若A和B的重力分别为10.0N和20.0N．当A被拉动时，弹簧测力计a示数为6.0N，b示数为11.0N，c示数为4.0N，则A、B间的动摩擦因数为______．

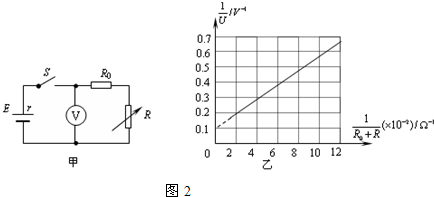

（2）现有一特殊的电池，其电动势E约为9V，内阻r在35～55Ω范围，最大允许电流为50mA．为测定这个电池的电动势和内阻，某同学利用如图2甲的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9999Ω；R0是定值电阻．
①实验室备有的定值电阻R0有以下几种规格：
A．10Ω，2.5W B．50Ω，1.0W
C．150Ω，1.0W D．1500Ω，5.0W
本实验应选用______，其作用是______．
②该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，作出了如图2乙的图线．则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示______．
③根据乙图所作出的图象求得该电池的电动势E为______V，内电阻r为______Ω．
题型：未知 难度：其他题型
答案
（1）①甲种方案中，在拉着物体A运动的过程中，弹簧测力计a是不动的，指针稳定，便于读数，而乙方案中，弹簧测力计c是运动的，不便于读数，故甲方案更合理．
②由于弹簧测力计a示数为6.0N，则知A、B间的滑动摩擦力大小为6.0N，所以A、B间的动摩擦因数μ=fN=fmBg=6.020.0=0.30．
（2）①定值电阻R0是为防止电阻箱调节过程中出现短路，起保护电路的作用，电源的最大允许电流Imax=50mA，在R=O时，则有电路中的总电阻为R总=EImax=950×10-3Ω=180Ω，而电源的内阻在35～55Ω，则定值电阻的范围为：155～135Ω，故定值电阻选用150Ω．
②图象的横坐标与纵坐标的比值等于UR0+R，根据欧姆定律知，此比值等于电路中的电流．
③根据闭合电路欧姆定律E=U+UR0+Rr进行数学变形，得1U=1E+1R0+r•rE
根据数学知识得知，1U-1R0+R图象的纵轴截距b=1E，斜率k=rE
由图得，b=0.1，k=0.66-0.112×10-2=4.8，则电源的电动势为 E=r=10V，内阻r=Ek=48Ω．
故答案为：
（1）①甲；②0.30
（2）①C，保护电路 ②电流 ③10，48
解析
fN
考点
据考高分专家说，试题“（1）为了用弹簧测力计测定两木块A和B间.....”主要考查你对 [滑动摩擦力、动摩擦因数 ]考点的理解。
滑动摩擦力、动摩擦因数
滑动摩擦力的概念：
当一个物体在另一个物体的表面上相对运动时，受到的阻碍相对运动的力，叫滑动摩擦力。
滑动摩擦力产生条件：
①接触面粗糙；
②相互接触的物体间有弹力；
③接触面间有相对运动。
说明：三个条件缺一不可，特别要注意“相对”的理解。
滑动摩擦力的方向：
总跟接触面相切，并与相对运动方向相反。 “与相对运动方向相反”不能等同于“与运动方向相反”。滑动摩擦力方向可能与运动方向相同，可能与运动方向相反，可能与运动方向成一夹角。
滑动摩擦力的大小：
滑动摩擦力跟压力成正比，也就是跟一个物体对另一个物体表面的垂直作用力成正比。公式：F=μFN （F表示滑动摩擦力大小，FN表示正压力的大小，μ叫动摩擦因数）。
①FN表示两物体表面间的压力，性质上属于弹力，不是重力，更多的情况需结合运动情况与平衡条件加以确定；
②μ与接触面的材料、接触面的情况有关，无单位，而且永远小于1；
③滑动摩擦力大小，与相对运动的速度大小无关。
滑动摩擦力的作用效果：
总是阻碍物体间的相对运动，但并不总是阻碍物体的运动，可能是动力，也可能是阻力。
静摩擦力和滑动摩擦力：
摩擦力大小的计算方法:
