题文

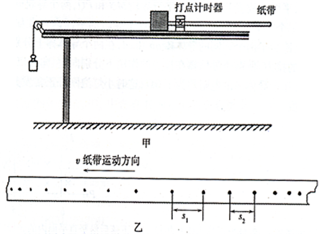

（1）如图甲所示，把一木块放在固定在水平桌面上的木板上，左侧拴有一细且不可伸长的轻绳，跨过固定在木板左边缘的滑轮与一钩码相连，穿过打点计时器的纸带固定在木块的右侧，钩码初始离地面有一定的高度，从静止释放钩码后，木块在运动过程中始终碰不到滑轮，钩码着地后不反弹用此装置可测出术块与木板间的动摩擦因数μ，已知打点计时器使用的交流电频率为f．现得到一条实验纸带如图乙．图中的点为计时点，请利用s1、s2、f、g表示出术块与木板问的动摩擦因数表达式μ=______．
（2）现要测量两节串联电池组的电源电动势E和内阻r（约为2Ω）实验器材如下：
A．电流表A1（量程0-0.6A，内阻约0.5Ω）
B．电流表A1（量程0-3.0A，内阻约0.2Ω）
C．电阻箱R（0-999.9Ω）
D．电键及若干导线
①满足实验要求的安培表为______；（填器材前的序号）
②根据设计的电路，给以下实物图连线；
③为了减小实验误差，多次改变电阻箱的阻值，读取对应的电流表的读数I．由U=IR计算电压值，得到实验数据如下，作出U-I图线 R/Ω30.020.010.08.05.85.03.0I/A0.090.130.240..280.360.400.55U=IR/V2.72.62.42.22.12.01.7
④假设安培表的内阻为0.5Ω，则电池组的电动势和内阻分别为______V和______Ω（结果保留两位有效数字）
题型：未知 难度：其他题型
答案
（1）由图可知，s1、s2为减速过程，由s1-s2=2aT2可得：
a=s2-s12T2
由μmg=ma可得：
μ=s2-s12gT2=(s1-s2)f22g；
故答案为：(s1-s2)f22g；
（2）①电源电动势为3V，内阻为2Ω；
最大电流约为3V2Ω+0.5ΩA=0.6A，故安培表只能选取A；
②实验中只需将各元器件串联、注意电流表的量程即可，故如图所示：
③选取以上坐标，描点连线，由图象可知，电源的电动势约为2.9V；
由闭合电路欧姆定律可知：E=U+I（RA+r）
选取图象中的一点（0.24A，0.24V）计算可得，r=1.7Ω，因存在误差，故电动势2.8～3.0均正确，内阻1.6～1.8均正确；
故答案为：①A；②如上图；③2.9V（2.8～3.0均可）；1.7Ω（1.6～1.8均可）
解析
s2-s12T2
考点
据考高分专家说，试题“（1）如图甲所示，把一木块放在固定在水平.....”主要考查你对 [滑动摩擦力、动摩擦因数 ]考点的理解。
滑动摩擦力、动摩擦因数
滑动摩擦力的概念：
当一个物体在另一个物体的表面上相对运动时，受到的阻碍相对运动的力，叫滑动摩擦力。
滑动摩擦力产生条件：
①接触面粗糙；
②相互接触的物体间有弹力；
③接触面间有相对运动。
说明：三个条件缺一不可，特别要注意“相对”的理解。
滑动摩擦力的方向：
总跟接触面相切，并与相对运动方向相反。 “与相对运动方向相反”不能等同于“与运动方向相反”。滑动摩擦力方向可能与运动方向相同，可能与运动方向相反，可能与运动方向成一夹角。
滑动摩擦力的大小：
滑动摩擦力跟压力成正比，也就是跟一个物体对另一个物体表面的垂直作用力成正比。公式：F=μFN （F表示滑动摩擦力大小，FN表示正压力的大小，μ叫动摩擦因数）。
①FN表示两物体表面间的压力，性质上属于弹力，不是重力，更多的情况需结合运动情况与平衡条件加以确定；
②μ与接触面的材料、接触面的情况有关，无单位，而且永远小于1；
③滑动摩擦力大小，与相对运动的速度大小无关。
滑动摩擦力的作用效果：
总是阻碍物体间的相对运动，但并不总是阻碍物体的运动，可能是动力，也可能是阻力。
静摩擦力和滑动摩擦力：
摩擦力大小的计算方法:
