利用计算机和力传感器可以比较精确地测量作用在挂钩上的力，并能得到挂钩所受的拉力随时间的变化图像，实验过程中挂钩位置可认为不变。某同学利用力传感器和单摆来验证机械能守恒，实验步骤如下：

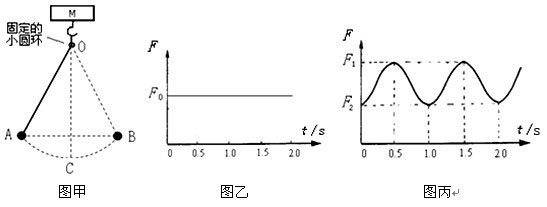

①如图甲所示，固定力传感器M，并在挂钩的正下方固定一个小圆环（环中的光滑小孔O刚好够一根细线穿过）。
②取一根不可伸长的细线，一端固定一个小铁球，另一端穿过小孔O固定在传感器的挂钩上。
③让小铁球处于静止状态，从计算机中得到拉力随时间的关系图像如图乙所示。
④让小球以较小的角度在竖直平面内的A、B之间摆动，从计算机中得到拉力随时间的关系图像如图丙所示。
请回答以下问题：
（1）由图中数据可求得小孔O到小铁球球心的距离为 m。（计算时取g≈π2）
（2）为了验证小球在最高点A和最低点C处的机械能是否相等，则（ ）
A．一定得测出小球的质量m
B．一定得测出细线离开竖直方向的最大偏角β
C．一定得知道当地重力加速度g的大小
D．只要知道图中的F0、F1、F2的大小
（3）若已经用实验测得了第（2）小题中所需测量的物理量，则为了验证小球在最高点A和最低点C处的机械能是否相等，只需验证等式 是否成立。（用题中所给物理量的符号来表示）
题型：未知 难度：其他题型
答案
（1）1.0 （2）D （3）3F0=F1+2F2
解析
略
考点
据考高分专家说，试题“利用计算机和力传感器可以比较精确地测量作.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
