题文
（1）如下图，游标卡尺的读数是_______mm；螺旋测微器的读数是_______mm。

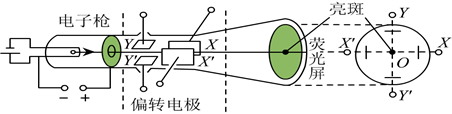

（2）如图是示波管的原理图，它由电子枪、偏转电极（XX'和YY'）、荧光屏组成，管内抽成真空。给电子枪通电后，如果在偏转电极XX'和YY'上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑。
要想让亮斑移到荧光屏的正上方，需在偏转电极__________（选填“
”或“
”）上加电压，且__________板电势高（选填“X”、“X'”、“Y”或“Y'”）。
要想在荧光屏上出现一条沿水平方向展开的正弦曲线，需在偏转电极__________（选填“XX'”或“YY'”）上加扫描电压、在偏转电极__________（选填“XX'”或“YY'”）上加按照正弦规律变化的电压。
题型：未知 难度：其他题型
答案
⑴100.2 0.900⑵
解析
（1）如图所示游标卡尺主尺上整毫米数为100mm，游标尺上读数为2×0.1=0.2mm，故游标卡尺的读数为100.2mm；螺旋测微器主轴上读数为0.5mm，螺旋上读数为40.0×0.01=0.400mm，故乙图的读数为0.900mm.
（2）要想让亮斑移到荧光屏的正上方，则在
方向没有偏转，即不加电压，在
方向发生偏转，在
方向加电压，由于电子向上运动，受到的电场力方向与电场方向相反，所以电场方向向上，则需要Y板的电势高；设加速电场的电压为
，偏转电场的电压为
，偏转电极的长度为L，板间距离为d，根据推论得知，偏转距离为
，电子在荧光屏偏转的距离与偏转电压成正比，则在偏转电极
上加按正弦规律变化的电压，电子在荧光屏偏转的距离按正弦规律变化，而在偏转电极
上加适当频率的扫描电压，水平方向电子不断从右向左匀速扫描，在荧光屏上出现一条正弦曲线．
考点
据考高分专家说，试题“（1）如下图，游标卡尺的读数是_____.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
