题文

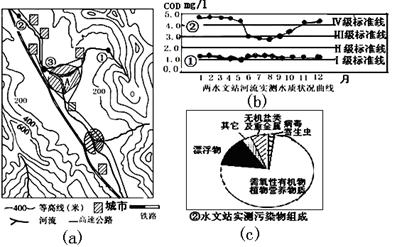

（20分）自然、人文环境的发展和变化时刻影响着城市的布局、区域空间结构等方方面面。下图（a）为“我国西南某区域等高线地形图”，图（b）为图（a）中①②河流实测化学耗氧量COD（mg/L）水质状况曲线图。（化学耗氧量COD是衡量水体有机污染的一项重要指标,能够反映出水体的污染程度，COD的数值越大，则水体污染越严重，I级→IV级，水质由优→差）。图（c）为②河段实测污染物组成图。根据下列材料，结合所学知识，完成下列问题。
（1）该流域主要的地形类型是______，河流最主要的补给水源是 。③河段—②河段的流向是 。 （3分）
（2）由上图（b）可知，②处河流水质全年都比①处河流差。原因是：②处为位于河流下游，上中游地区 和 排放大量污水，①位于河流上游支流，污染物排放少；而且②处位于河流下游流速较缓，河流 能力减弱。（3分）
（3）该地区城市空间分布特点是呈点状分布，主要分布在中部 和 。（2分）
（4）据图（b），描述②处河流水质随时间变化特点并分析原因。（8分）
（5）图（a）中③处是一大型批发市场，试分析其布局区位因素。（4分）
题型：未知 难度：其他题型
答案
（1）丘陵山地（或丘陵） 降水（雨） 由东南流向西北
（2）工、农业生产 城市生活 自净
（3）河谷 交通沿线
（4）夏秋季水质较好，夏秋季节达Ⅲ级水质以上标准；冬春季节水质差，冬春季节为Ⅳ级水质标准。
原因：夏秋季节受夏季风影响，降水丰富，河流水量大、流速快，净化能力强；冬春季节降水少，河流水量小，流速慢，自净能力差。
（5）水陆交通便利（公路、铁路、水运）；邻近城市,市场广阔。
解析
第（1）题，据等高线图判断地形类型；我国西南地区地处亚热带季风气候区，河流以雨水补给为主；根据地形、聚落分布及河流谷地自身特征判断流向。第（2）题，河流污水主要来自生产和生活排放的废水，河流速度变缓，会导致其自净能力降低。第（3）题，由图示知该区域城市主要沿河流分布于河谷地带。第（4）题，据图和当地自然地理特征判断②处河流水质随时间变化特点及原因。第（5）题，便捷的交通条件和广阔的市场为③处建立批发市场提供了有利条件。
考点
据考高分专家说，试题“（20分）自然、人文环境的发展和变化时刻.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
