题文

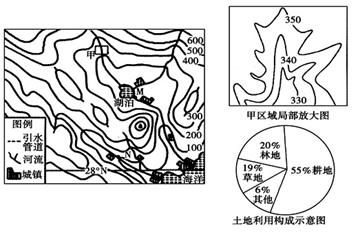

该图为我国某区域等高线地形图及该地区土地利用类型构成示意图。读图，分析回答问题。(12分)
(1)右上图为甲区域局部放大，请在图中画出河流及其主要支流。(2分)
(2)该地区拟在图示M、N两地中选建取水口为沿海城市供水，哪个地点合适？简述理由(4分)
(3)简述该地区土地资源利用构成对环境的潜在影响。(3分)
(4)该地区拟将湖泊北部山坡分成三类，分别实行封山育林、栽植经济林和适度规模的农业种植。试对该土利用方案进行合理划分并加以简要说明。(3分)
题型：未知 难度：其他题型
答案
(1)干流，支流绘图正确各1分。
(2) M地(1分) 地处山间盆地、集水面积大；水源充足；上游湖泊对径流有调节作用，供水稳定(3分)。
(3) 该地区以低山、丘陵为主；夏季降水集中；过度垦殖易加剧水土流失，导致湖泊淤塞、河流下游洪涝多发。(3分)
(4) 200米以下地势平缓，可以发展种植业； 200米～400米的地区坡度较缓可种植经济林；400米以上的地区，坡度较陡，应该封山育林(3分)。
解析
（1）根据等高线的特征判断地形，河谷地形是等高线向高处弯曲。（2）为城市供水的取水口条件从水源的丰富程度、水能否自流方面分析。（3）从地形看主要是低山丘陵；从土地利用类型看，耕地为主，水源存在过度开垦，产生的环境问题。（4）本着因地制宜的原则，平缓地带从事种植业，山坡发展经济林，山顶封山育林。
考点
据考高分专家说，试题“该图为我国某区域等高线地形图及该地区土地.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
