题文

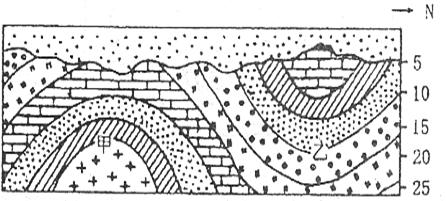

读某地的地质剖面图，试着当一位地质工程师，对下面的问题作简要的分析说明。（10分）
（1）判断甲、乙两地的地质构造：甲为_________（2分），乙为__________（2分）。
（2）在地貌上，甲构造顶部部分缺失的原因是____________________________________（2分），甲、乙构造上覆盖有岩层，该岩层是由沉积作用形成的；由此可以推断出这一地区地壳运动的状况为__________（选择填空）（1分）。A．先水平运动，使地面变得凹凸不平，后地壳下沉或相邻地区上升B．先水平运动，使地面变得凹凸不平，后地壳上升或相邻地区下沉C．先地壳上升或相邻地区下沉，后水平运动，使地面变得凹凸不平D．先地壳下沉后地壳上升，使地面变得凹凸不平（3）若在该地修建一条东西向的地下隧道，甲、乙两地中，选择______地比较好。（1分）
（4）在甲、乙两地中，若想打一眼水井，应该选择在__________地（1分），若想钻探石油应该选择在__________地（1分）。
题型：未知 难度：其他题型
答案
（1）背斜 向斜 （4分）
（2）背斜顶部受张力作用，易被侵蚀 A （3分）
（3）甲 （1分）
（4）乙 甲 （2分）
点击查看内力作用与地貌知识点讲解,巩固学习
解析
第（1）题，由图知：甲地岩层向上拱起，乙地岩层向下弯曲，故甲为背斜，乙为向斜。
第（2）题，在地貌上，甲构造顶部部分缺失的原因是背斜顶部受张力作用，裂隙发育，易被侵蚀，形成谷地。甲、乙构造上覆盖有岩层，该岩层是由沉积作用形成的；根据岩层形态可知，本区岩层先水平运动，形成褶皱，使地面变得凹凸不平，后地壳下沉或相邻地区上升，从而形成甲、乙构造上覆盖的水平岩层。
第（3）题，若在该地修建一条东西向的地下隧道，甲、乙两地中，选择甲地比较好。因为甲地为背斜，岩层向上拱起，安全干燥。
第（4）题，在甲、乙两地中，若想打一眼水井，应该选择在乙地，若想钻探石油应该选择在甲地。因为背斜有油气，向斜有水。
点评：本题考查地质剖面图的判读与应用，难度不大。解答本题的关键是：（1）掌握向斜、背斜的判断方法。（2）会判断地质事件发生的先后顺序。（3）明确地质构造在现实中的实践意义，如背斜有油气，向斜有水，断层有泉。
考点
据考高分专家说，试题“读某地的地质剖面图，试着当一位地质工程师.....”主要考查你对 [内力作用与地貌 ]考点的理解。
内力作用与地貌
内力作用：
1、定义：有自然力引起的地壳的物质组成、内部结构和地表形态发生变化的各种作用。
2、能源来源与分类：
地球内能→内力作用：地壳运动、岩浆活动、变质作用、地震等。
｛
太阳能、重力能等→外力作用。
内、外力共同作用，内力是主导。
3、表现形式
①地壳运动(最主要形式)：按运动方向可分为水平运动和垂直运动。水平运动指组成地壳的岩层，沿平行于地球表面方向的运动。也称造山运动或褶皱运动。该种运动常常可以形成巨大的褶皱山系，以及巨型凹陷、岛弧、海沟等。垂直运动，又称升降运动、造陆运动，它使岩层表现为隆起和相邻区的下降，可形成高原、断块山及凹陷盆地和平原，还可引起海侵和海退，使海陆变迁。(全球以水平运动为主)
②变质作用：是指先已存在的岩石受物理条件和化学条件变化的影响，改变其结构、构造和矿物成分，成为一种新的岩石的转变过程。
③岩浆活动：自岩浆的产生、上升到岩浆冷凝成岩的全过程称为岩浆活动。
(3)对地形的影响：形成高大的山脉、高原，使地表起伏。
分类能量源表现结果地质作用内力地球内部热能地壳运动、演讲活动、变质作用、地震高低起伏外力太阳能、重力能风化、侵蚀、搬运、堆积、固结成岩趋于平坦
地质剖面图的判读与分析：
判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：
1、看图例、比例尺。通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。
2、根据岩层的新老关系分析图内的地质构造特征。
分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；
有无断层，断层部位在什么地方；
有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。
情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况三：若地层出现缺失，形成原因可能有：
①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；
②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；
③当时、当地气候变化，没有了沉积物来源。
情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。
