题文

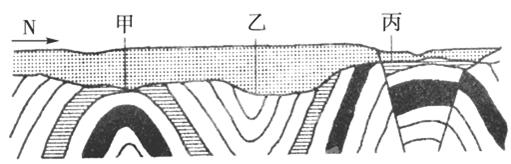

读某地的地质剖面图，回答下列问题。(15分)
(1)写出图示地质构造类型：
甲________，乙________，丙________。(3分)
(2)该地地壳受到了________（南北、东西）方向力的作用，此力属于________(“拉张”或“挤压”)力。当时的地壳运动表现为__________运动和__________运动，起主导作用的是__________运动。(5分)
(3)在地貌上，甲构造顶部岩层缺失的原因是 ；褶皱构造上覆岩石是由________作用形成的。(2分)
(4)如果在这里修建一条东西向地下隧道，应该选择在 (“甲”或“乙”)地，原因是 。若想打一眼深水井，应选择在 地；钻探石油应选择在 地，原因是 （5分）
题型：未知 难度：其他题型
答案
（1）背斜 向斜 断层
（2）南北 挤压 水平 垂直 水平
（3）背斜顶部受张力，岩层破碎易侵蚀。 堆积
（4）甲 背斜向上拱起， 具有较强的稳定性，地下水沿岩层两侧渗流，保持隧道干燥，
乙 甲 背斜是良好的储油构造
点击查看内力作用与地貌知识点讲解,巩固学习
解析
（1）图示甲处中间岩层向上拱起，判断为背斜；乙处中间岩层向下凹，故判断为向斜；丙处岩层断裂并错位，判断为断层。（2）根据图示的指向标判断，该地区受南北方向的挤压力作用。故而造成了岩层的水平运动和垂直运动。而水平挤压力主要引起水平运动。（3）甲地为背斜顶部，其岩层的缺失主要从外力作用的角度分析。褶皱构造的上覆岩层属于后来的外力沉积作用而形成。（4）挖隧道应选择于背斜的拱形弯曲，既符合力学原理，又能引导地下水向两边流。结合背斜储油，向斜储水的原理，钻探石油应选择在背斜的拱形处。
点评：本题难度一般，学生只要抓住图示的岩层的变形和变位，判断地质构造，并结合其图示的地壳运动的作用分析其成因，并调用课本关于地质构造的实践应用相关内容分析即可。
考点
据考高分专家说，试题“读某地的地质剖面图，回答下列问题。(15.....”主要考查你对 [内力作用与地貌 ]考点的理解。
内力作用与地貌
内力作用：
1、定义：有自然力引起的地壳的物质组成、内部结构和地表形态发生变化的各种作用。
2、能源来源与分类：
地球内能→内力作用：地壳运动、岩浆活动、变质作用、地震等。
｛
太阳能、重力能等→外力作用。
内、外力共同作用，内力是主导。
3、表现形式
①地壳运动(最主要形式)：按运动方向可分为水平运动和垂直运动。水平运动指组成地壳的岩层，沿平行于地球表面方向的运动。也称造山运动或褶皱运动。该种运动常常可以形成巨大的褶皱山系，以及巨型凹陷、岛弧、海沟等。垂直运动，又称升降运动、造陆运动，它使岩层表现为隆起和相邻区的下降，可形成高原、断块山及凹陷盆地和平原，还可引起海侵和海退，使海陆变迁。(全球以水平运动为主)
②变质作用：是指先已存在的岩石受物理条件和化学条件变化的影响，改变其结构、构造和矿物成分，成为一种新的岩石的转变过程。
③岩浆活动：自岩浆的产生、上升到岩浆冷凝成岩的全过程称为岩浆活动。
(3)对地形的影响：形成高大的山脉、高原，使地表起伏。
分类能量源表现结果地质作用内力地球内部热能地壳运动、演讲活动、变质作用、地震高低起伏外力太阳能、重力能风化、侵蚀、搬运、堆积、固结成岩趋于平坦
地质剖面图的判读与分析：
判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：
1、看图例、比例尺。通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。
2、根据岩层的新老关系分析图内的地质构造特征。
分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；
有无断层，断层部位在什么地方；
有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。
情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况三：若地层出现缺失，形成原因可能有：
①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；
②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；
③当时、当地气候变化，没有了沉积物来源。
情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。
