在使用visio画图时经常需要根据自己需求绘制不规则图形,关于这类图形的颜色填充说明如下:
(1)准备工作

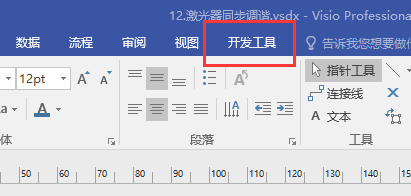

检查visio软件中是否有“开发工具”选项,填充过程中需要用到,
如果没有的话需要如下步骤添加上
“文件”–》“选项”–》“自定义功能区”–》“主选项卡”–》“开发工具”
(2)开始填充
使用直线绘制如图所示的图形(自己绘制的,不是用现成的模板)
选中图形,依次点击“开发工具”–》“组合”

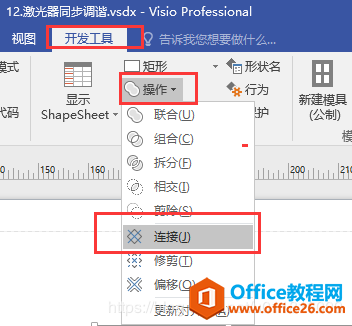

依次点击“开发工具”–》“组合”–》“操作”–》“连接”
最后选择“开始”–》“填充”
即可,得到如下效果
(3)说明
出现这种问题主要原因是,我们自己绘制的图形,看着好像是封闭的图形,但是visio软件并不认为它是封闭图形(即使“组合”了也并不行),所以需要进一步的进行“连接”操作
操作后软件认为是封闭的图形了,然后才可以填充
