梁ABC的弯矩图如图示,根据梁的弯矩图,可以断定该梁B处( )

梁ABC的弯矩图如图示,根据梁的弯矩图,可以断定该梁B处( )。
  • A、无外载荷
  • B、只有集中力偶
  • C、只有集中力
  • D、有集中力和集中力偶

  • 梁ABC的弯矩图如图示,根据梁的弯矩图,可以断定该梁B处(  )
    参考答案

    【正确答案:D】

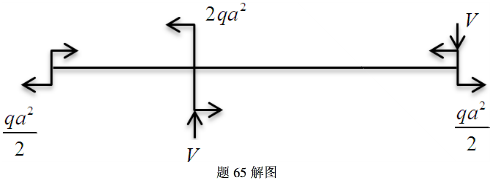

    AB段弯矩不变,说明AB段剪力为零; B点处弯矩有突变,说明此处有集中力偶;BC段弯矩线性减小,说明B点存在集中力,其斜率的大小为集中力的值,设为V。如题65解图所示。
