图(a) 所示电路中,复位信号,信号A及时钟脉冲信号cp如图(b) 所示,经分析可知,在第一个和第二

图(a) 所示电路中,复位信号,信号A及时钟脉冲信号cp如图(b) 所示,经分析可知,在第一个和第二个时钟脉冲的下降沿时刻,输出Q先后等于( )。附:触发器的逻辑状态表为:
  • A、0、0
  • B、0、1
  • C、1、0
  • D、1、1

  • 图(a) 所示电路中,复位信号,信号A及时钟脉冲信号cp如图(b) 所示,经分析可知,在第一个和第二
    参考答案

    【正确答案:D】

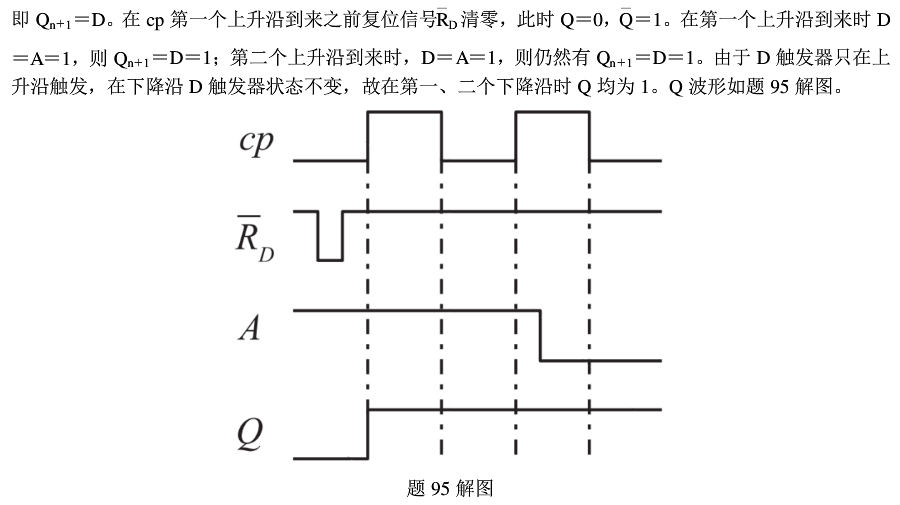

    图(a)的触发器为上升沿触发的D触发器,它的输出在上升沿到来的时刻跟随输入的变化,
