桁架由2根细长直杆组成，杆的截面尺寸相同，材料分别是结构钢和普通铸铁在下列桁架中，布局比较合理的是

A、

B、

C、

D、

【正确答案：D】

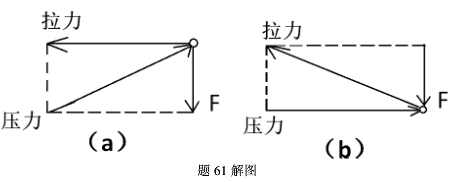

由于钢的抗拉性能较好而抗压性能较差，铸铁抗拉强度较差而抗压强度较好，故铸铁受压力时布局较为合适。A、B图布局受力如题61解图（a）所示，C、D图布局受力如题61解图（b）所示。对上述四种布局进行受力分析，只有AD两项布局中钢承受拉力，铸铁承受压力，然而A项中铸铁杆件承受压力较大且长度较长，更容易失稳，因此D项布局比较合理。
