如图所示,在拱CB上作用有一力偶M,铰链B的约束力为( )

如图所示,在拱CB上作用有一力偶M,铰链B的约束力为( )。
  • A、M/a
  • B、M/(2a)
  • C、

  • D、


  • 如图所示,在拱CB上作用有一力偶M,铰链B的约束力为(    )
    参考答案

    【正确答案:C】

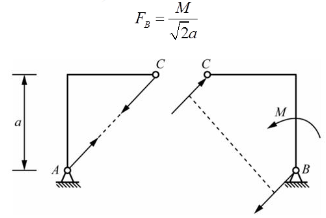

    构件AC为二力构件,约束力作用线沿着AC方向,如图;构件BC上主动力只有主动力偶,所以BC构件的两个约束反力必定构成一对力偶(大小相等、方向相反),与主动力保持平衡,

    ,因此
