图示结构由直杆AC，和直角弯杆BCD所组成，自重不计，受荷载F与M =F?a作用则A处约束力的作用

【正确答案：D】

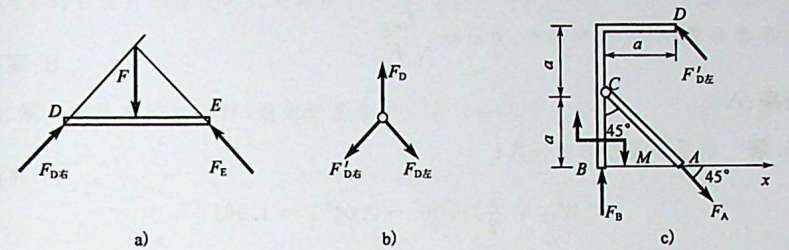

首先分析杆DE，E处为活动铰链支座，约束力垂直于支撑面，如解图a)所 示，杆的铰链D处的约束力可按三力汇交原理确定；其次分析铰链D，D处铰接了杆 DE、直角弯杆BCD和连杆，连杆的约束力

沿杆为铅垂方向，杆DE作用在铰链D上 的力为

按照铰链D的平衡，其受力图如解图b)所示；最后分析直杆AC和直角弯杆 BCD,直杆AC为二力杆，A处约束力沿杆方向，根据力偶的平衡，由

组成的逆时针转向力偶与顺时针转向的主动力偶M组成平衡力系，故A处约束力的指向如解图 c)所示。
