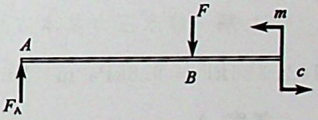

悬臂梁的弯矩如图示,根据弯矩图推得梁上的载荷应为:

悬臂梁的弯矩如图示,根据弯矩图推得梁上的载荷应为:
  • A、 F=10kN,m= 10kN ? m
  • B、F=5kN,m = 10kN ? m
  • C、F=10kN,m = 5kN ? m
  • D、F=5kN,m = 5kN ? m

  • 悬臂梁的弯矩如图示,根据弯矩图推得梁上的载荷应为:
    参考答案

    【正确答案:B】

    由于C端的弯矩就等于外力偶矩,所以m= =10kN ? m,又因为BC段弯矩图是水平线,属于纯弯曲, 剪力为零,所以C点支反力为零。
