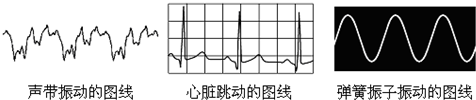

下图所示的三个图线分别是用不同的传感器测出的不同物体的振动图线．从三个图线可知，这三个物体振动的共同特点是具有______；三个物体中，最简单的振动是______．图中心脏跳动的图线是某人的心电图，方格纸每个小方格的宽度是0.5cm，心电图记录仪拖动方格纸的速度是1.8cm/s．则此人的心率是______次/分，心脏每跳动一次所需的时间是______．
题型：未知 难度：其他题型
答案
比较三个图象可知，这三个物体振动的共同特点是具有周期性，其中弹簧振子的振动是最简单的振动，
心电图记录仪的扫描速度为1.8cm/s，一个周期的扫描长度平均为1.6cm，所以T=Lv=1.61.8s=0.90s
此人的心率是10.9×60=67次/分
故答案为：周期性；弹簧振子的振动图线；67； 0.9s．
解析
Lv
考点
据考高分专家说，试题“下图所示的三个图线分别是用不同的传感器测.....”主要考查你对 [横波与纵波 ]考点的理解。
横波与纵波
横波与纵波：
1、横波：质点振动方向与波的传播方向垂直的波叫横波，横波有凸部（波峰）和凹部（波谷）。只有固体能传播横波。
2、纵波：质点振动方向与波的传播方向在同一直线上的波叫纵波，纵波有密部和疏部。气体、液体、固体都能传播纵波。
